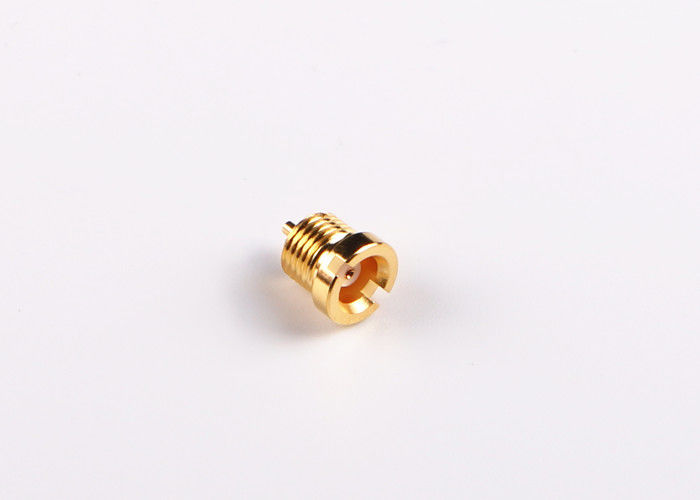

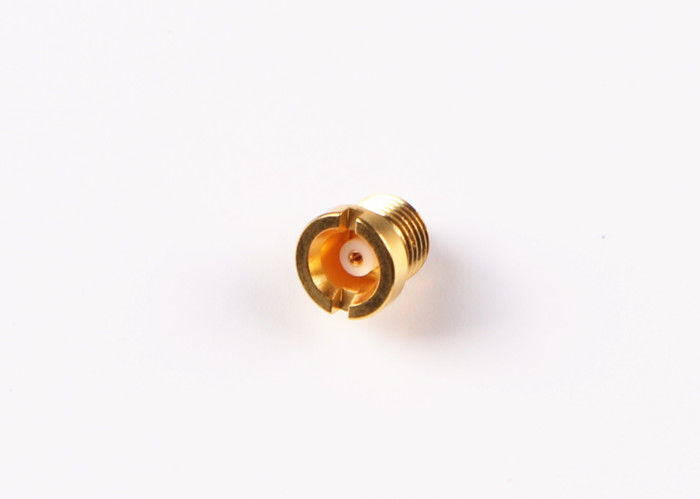

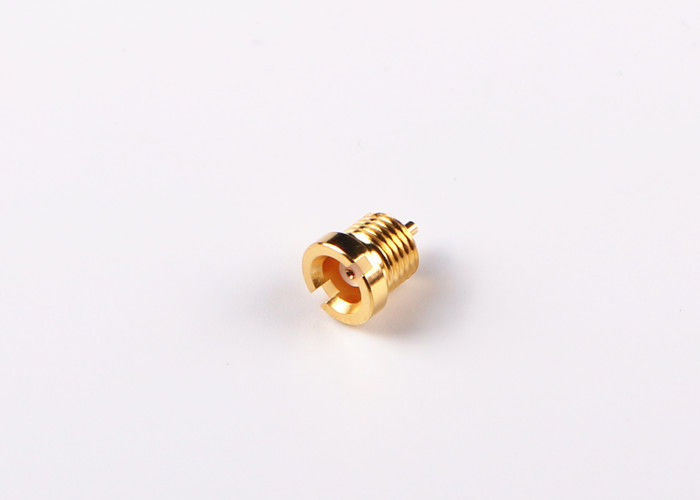

Yüksekliği Kaliteli MCX Erkek Kıvrım Düz RG316 RG179 RG174 rf Konnektör
Tip MCX RF Konnektör, geçmeli Kaplinli bir tür minyatür Konnektördür. Karakteristik empedans iki tiptir: 50 ve 70. Konektörlerin özelliği küçük hacimli, hafif, özlü yapıda, kullanımı kolaydır. Küresel konum sistemi, Dijital kişisel bilgisayar ağı çalışması, her türlü radyo enstrümanı, küçük boyutlu elektronik ekipman ve WLAN sisteminde yaygın olarak kullanılmaktadırlar.
MCX RF koaksiyel konnektör, ağırlık ve hacim gereksinimi olan ekipmana uygulanır, çalışma frekansı 66GHz'e ulaşabilir, eklenti tasarımını kullanabilir, arayüz boyutu SMB'ye benzer, ancak hacim yaklaşık% 30 daha küçüktür, temas daha güvenilir, bağlantı daha hızlıdır, dijital iletişim gereksinimini yoğun ve minyatürize edebilir.
MCX konektörlerinin uygulamaları, boyut, ağırlık, performans ve montaj kolaylığının nihai tasarım kararını belirleyen unsurlardır. Tipik olarak, bunlar GPS, kablosuz iletişim (WLAN ve mobil) ve otomotiv içerir.
Şartname:
| elektriksel özellikler | ||
| İç direnç | 50 Ohm | |
| Frekans aralığı | DC ~ 6GHz | |
| Nominal Gerilim | 250 VRMS (Maksimum deniz seviyesi) | |
| Dielektrik Gerilim direnci | 750 VRMS (Maksimum deniz seviyesi) | |
| Yalıtım direnci | > = 2000MOhm | |
| Kontak direnci | Dış iletken | <= 2.5mOhm |
| Merkez iletken | <= 5.0mOhm | |
| VSMR | <= 1.3 | |
| Malzeme ve Mekanik Özellikler | |||
| Merkez İletken | Erkek / Tak | Pirinç | Altın kaplama |
| Kadın / Soket | Sn-P bronz | Altın kaplama | |
| Esneklik İletişim | Berilyum bronz | Nikel kaplama | |
| Kabuk / Muhafaza | Pirinç, paslanmaz çelik | Nikel kaplama | |
| izolatörler | PTFE | ||
| Conta bileziği | Silikon lastik | ||
| dayanıklılık | 500 döngü | ||
| RoHS Uyumlu | Evet |
| Merkez İletişim Feshi | kıvrım |
| Dış İletişim Sonlandırması | kıvrım |
| Çiftleşme Çevrimleri | 500Cycles |
| Kişi Tutma | 10N dk |
| Kablo Tutma | 100N dk |
| Çiftleşme Gücü | 13,6N maks. |
| Bağlantısız Kuvvet | 13,6N maks. |
Çevresel Özellikler:
| Çalışma sıcaklığı | -30 ila +70 ° C |
| IP Derecesi (Eşleşti) | IP64 |
Özellikleri:
1, düşük yansıma DC tp 6 GHz ile geniş bant performansı
2, Hızlı bağlantı / bağlantı kesme geçmeli montaj süresini azaltır
3, minyatür RG esnek yarı sert koaksiyel kabloları geniş bir yelpazede barındırır
4, MCX konnektörleri, bölme, 2 delikli panel, 4 delikli panel veya montajsız seçeneklerin yanı sıra düz veya dik açılı versiyonlarda mevcuttur.
Uygulama:
NOT:
Eğer kullandığınız konektör bulunamadı, detaylarınız için lütfen bizimle iletişime geçin.
