Menşe yeri:
Çin
Sertifika:
CE ROHS

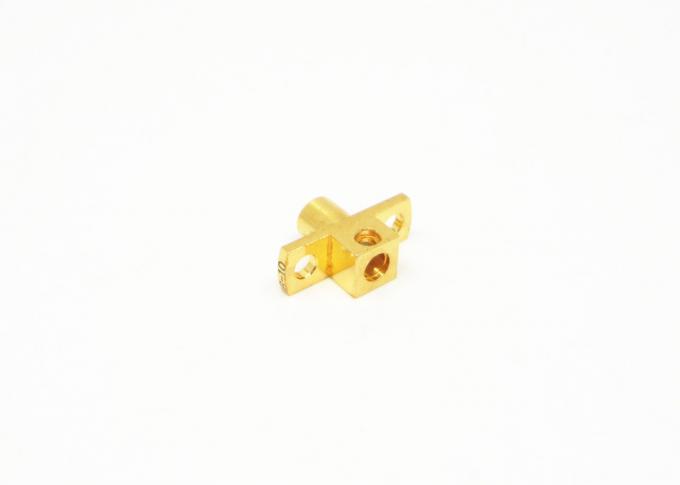

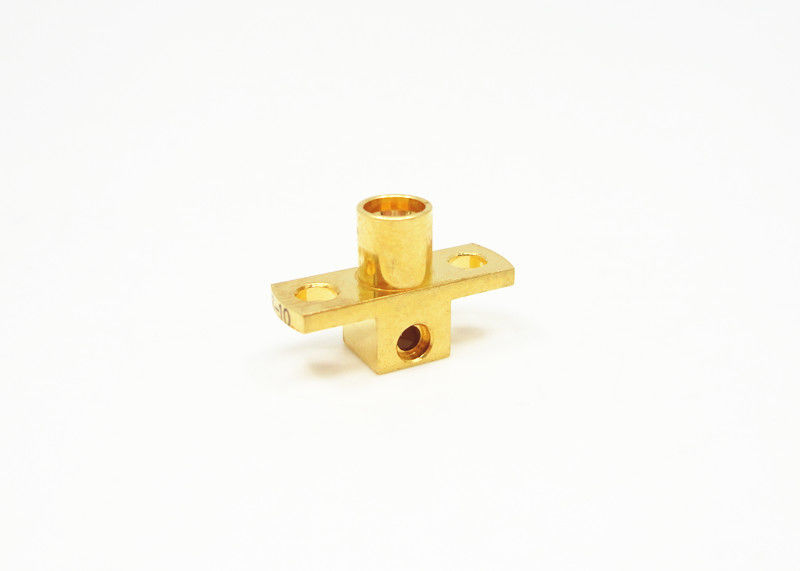

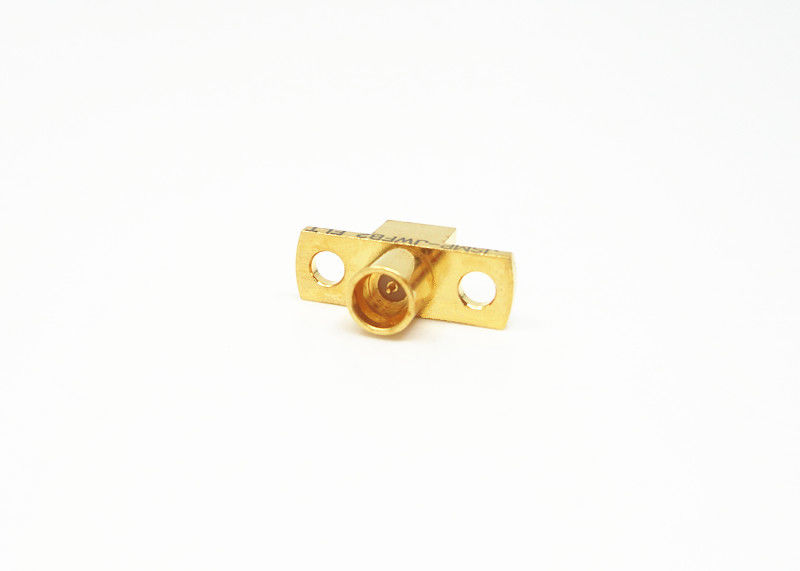

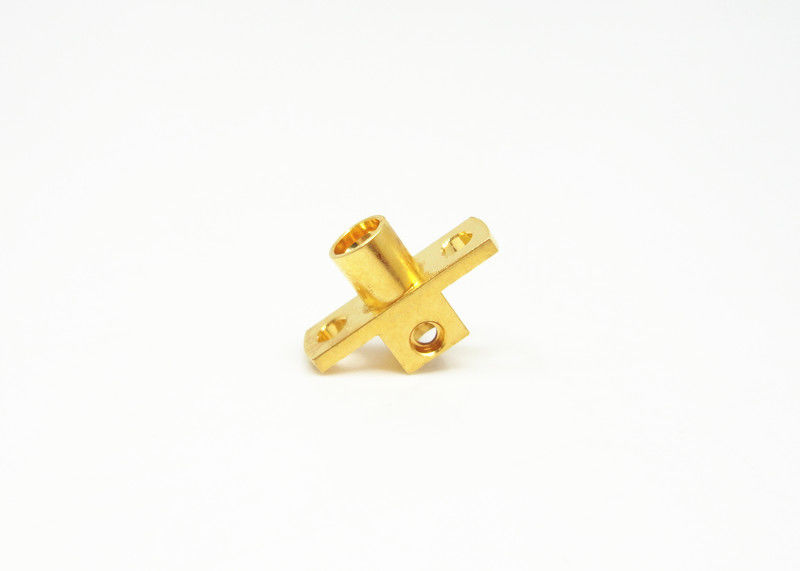

2 Delik Flanş Montaj Dişi Cinsiyet SMP RF Konektörü Dik Açı
SMP, küçük boyutlu, hafif, mükemmel sismik performans ve yaygın olarak çalışan genişbant karakterlerine sahip küçük bir push-on veya snap kaplin RF koaksiyel konnektördür. Çalışma frekansı 30GHz'e kadar ve fişte üç arayüz form dolu tetik, sınırlı kilit ve pürüzsüz delik (fren dahil) vardır. PCB montajı, kablo montajı ve seri adaptörler, paket yoğunluğunu korurken, karttan karta, kör montaj ilişkisine ve raf ve panel uygulamalarına bir ara bağlantı çözümü sunar. Modüler yoğun yüksek güvenilirlik gereksinimi ile kurulum durumuna başvurun.
Şartname
| elektriksel özellikler | ||
| İç direnç | 50Ω | |
| Frekans aralığı | DC ~ 40GHz | |
| Nominal Gerilim | 170VRMS * | |
| Yalıtım direnci | ≥2000MΩ | |
| Dielektrik Gerilim direnci | 500VRMS * | |
| Merkez Direnci | Dış iletken | Normal≤2.5mΩ, Sızdırmazlık≤4mΩ |
| Merkez iletken | Normal≤6mΩ, Sızdırmazlık≤26mΩ | |
| VSWE | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkez İletken | Erkek | Sn-P Bronz, altın kaplama |
| Kadın | Berilyum bronz, altın kaplama | |
| Elastik Kontak | Berilyum bronz | Altın kaplama |
| Kabuk ve diğer Metal Parçalar | Pirinç Paslanmaz çelik | Altın Kaplama Pasivasyon |
| izolatörler | Cam sinterleme / PTFE / PEI | |
| Hermetik Ürün Kaçak Oranı | 1.01325 x 10-3Pa · cm3 / s | |
özellikler ve faydalar
| Altın kaplama |
| Alt Minyatür |
| DC ila 40 GHz |
| Kompakt boyut |
| Push-on veya geçmeli kaplin |
| Tam kilit, Sınırlı kilit ve Pürüzsüz delik |
| PCB ve kablo montaj konnektörü |
| Erkek ve Dişi, Düz ve Dik Açı seçimi |
| Hem esnek hem de yarı sert kablo için kablo montajlı modeller |
| Normal tip ve hermetik, Flanşlı montaj ve Dişli Giriş Montajı seçimi |
Uygulamalar
- Askeri
- Kablosuz
- Antenler
- Havacılık ve Uzay
- Geniş bant
- Telekomünikasyon
- Enstrümantasyon
- Aşamalı dizi antenler
- Karttan karta bağlantı

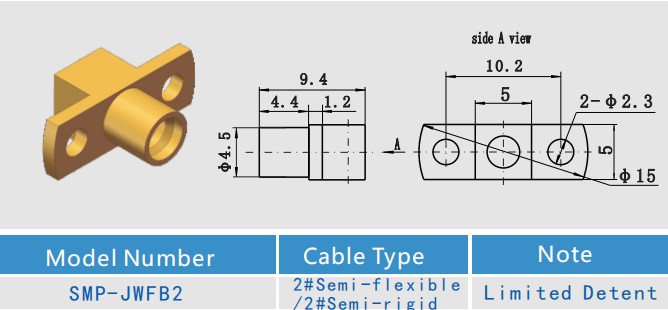

Detaylı Çizim
Ürün Kataloğu:
| J30J Serisi Konnektör |
| SMA / SSMA RF Konektörü |
| SMP / SSMP RF Konektörü |
| TNC RF Konnektör |
| RF Adaptörü |
| MCX / MMCX RF Konektörü |
| BNC RF Konektörü Milimetre Dalga Konnektörleri (2.4mm, 2.92mm) |
| RF Kablo Grupları |
| Dalga Kılavuzu - Koaksiyel Adaptör |
| Camdan metale Hermetik Keçeler |
| N Tipi RF Konnektör |
| Mikrodalga Döner Bağlantı Elemanları |
Paketleme Detayları:
* Standart Ihracat Karton
* Müşterilerin ihtiyaçlarına göre
NOT:
Kullandığınız konektör bulunmazsa, 10.000'den fazla SMP konektörü var , lütfen detaylarınızla bizimle iletişime geçin .
