Menşe yeri:
Çin
Sertifika:
CE ROHS

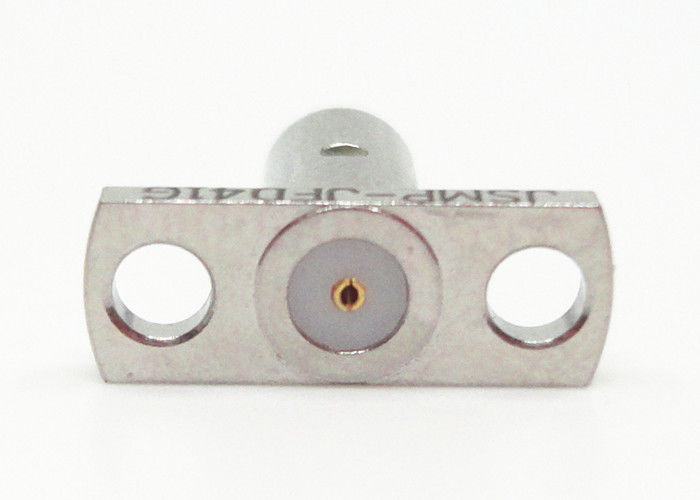

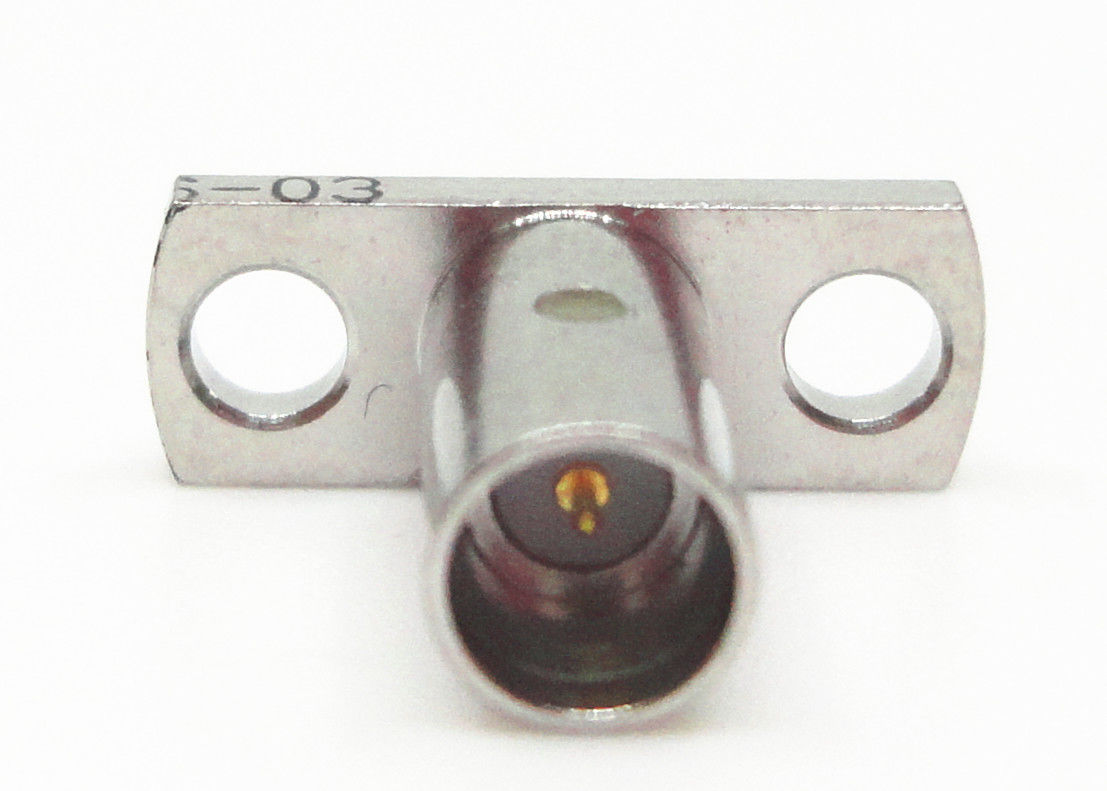

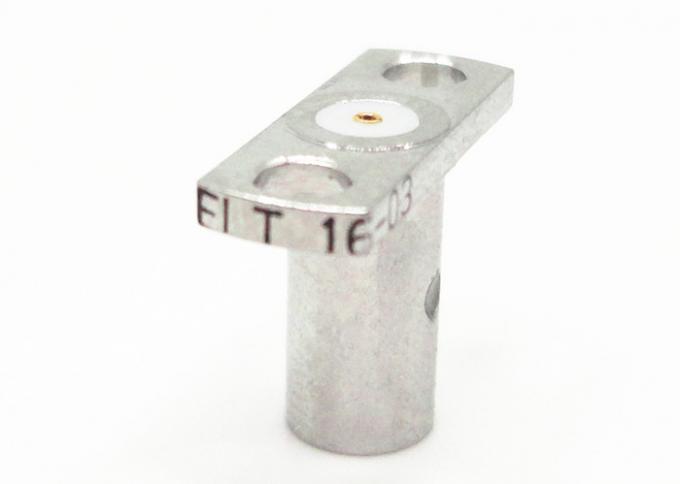

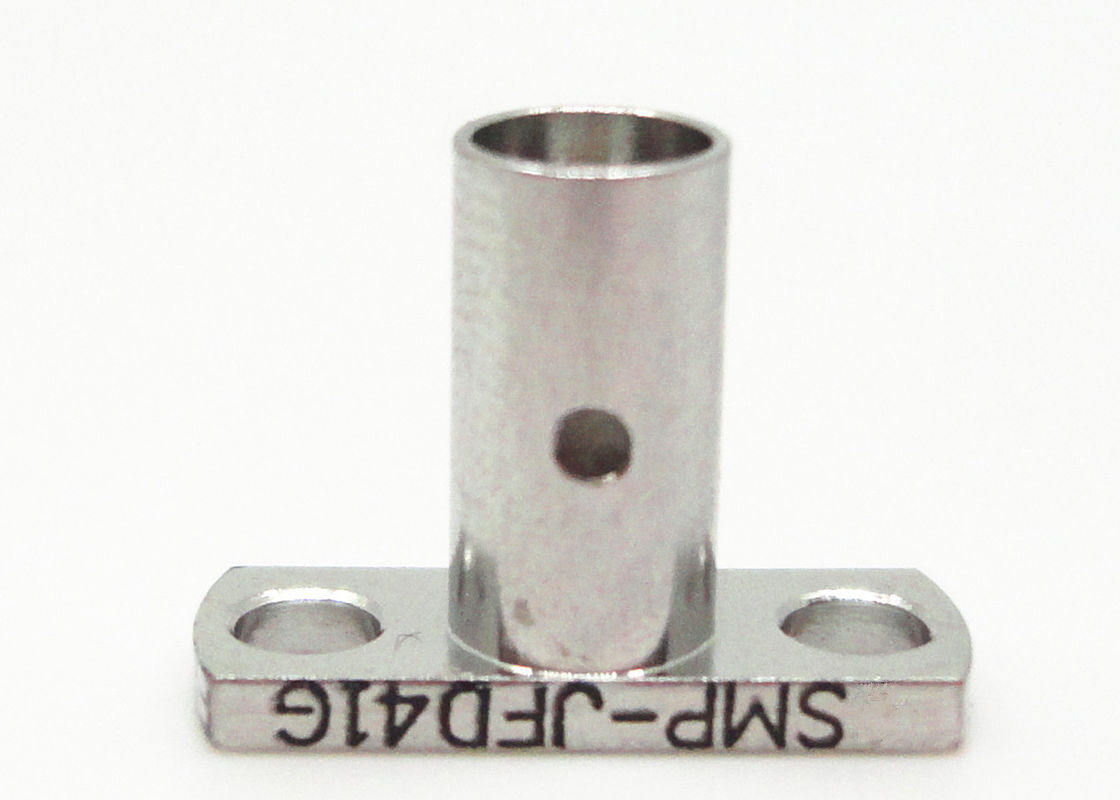

Askeri için 50Ω Empedans SMP Koaksiyel Konnektör Flanşları
SMP, küçük boyutlu, hafif, mükemmel sismik performans ve yaygın olarak çalışan genişbant karakterlerine sahip küçük bir push-on veya snap kaplin RF koaksiyel konnektördür. Çalışma frekansı 30GHz'e kadar (SMP konektör ürünümüz 40GHz'e ulaşabilir) ve fişin üç arayüz formu tam tetik, sınırlı kilit ve pürüzsüz delik (frenleme dahil) vardır. PCB montajı, kablo montajı ve seri adaptörler, paket yoğunluğunu korurken, karttan karta, kör montaj ilişkisine ve raf ve panel uygulamalarına bir ara bağlantı çözümü sunar. Modüler yoğun yüksek güvenilirlik gereksinimi ile kurulum durumuna başvurun.
Şartname
| elektriksel özellikler | ||
| İç direnç | 50Ω | |
| Frekans aralığı | DC ~ 40GHz | |
| Nominal Gerilim | 170VRMS * | |
| Yalıtım direnci | ≥2000MΩ | |
| Dielektrik Gerilim direnci | 500VRMS * | |
| Merkez Direnci | Dış iletken | Normal≤2.5mΩ, Sızdırmazlık≤4mΩ |
| Merkez iletken | Normal≤6mΩ, Sızdırmazlık≤26mΩ | |
| VSWE | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkez İletken | Erkek | Sn-P Bronz, altın kaplama |
| Kadın | Berilyum bronz, altın kaplama | |
| Elastik Kontak | Berilyum bronz | Altın kaplama |
| Kabuk ve diğer Metal Parçalar | Pirinç Paslanmaz çelik | Altın Kaplama Pasivasyon |
| izolatörler | Cam sinterleme / PTFE / PEI | |
| Hermetik Ürün Kaçak Oranı | 1.01325 x 10-3Pa · cm3 / s | |
Avantajları:
1. SMA RF konektörü, lehim veya sıkma gerekmeden, iki konnektörü birlikte vidalayarak yüksek kaliteli ve hızlı kombinasyonlardır.
2. SMA elektrik konnektörleri mikrodalga, antenler ve test aletleri vb.
3. SMA RF konektörü minyatür boyutu, titreşim geçirmez ve 18 GHz'e kadar geniş frekans aralığı ile dişli kaplin RF koaksiyel konektörler
4. SMA RF konnektörleri hızlı bağlantı, push-on veya standart arayüz, düz, 90 derece versiyonları, bölme veya 4 delikli panel konfigürasyonlarında mevcuttur
Uygulamalar
- Askeri
- Antenler
- Havacılık ve Uzay
- Geniş bant
- Telekomünikasyon
- Enstrümantasyon
- Aşamalı dizi antenler
- Karttan karta bağlantı
Detaylı Çizim
Ürün Kataloğu:
| RF Adaptörü |
| Dalga Kılavuzu - Koaksiyel Adaptör |
| Camdan metale Hermetik Keçeler |
| J30J Serisi Konnektör |
| Mikrodalga Döner Bağlantı Elemanları |
| RF Kablo Grupları |
| SMA / SSMA RF Konektörü |
| SMP / SSMP RF Konektörü |
| MCX / MMCX RF Konektörü |
| TNC RF Konnektör |
| N Tipi RF Konnektör |
| BNC RF Konektörü Milimetre Dalga Konnektörleri (2.4mm, 2.92mm) |
Paketleme Detayları:
* Standart Ihracat Karton
* Müşterilerin ihtiyaçlarına göre
NOT:
Kullandığınız konektör bulunmazsa, 10.000'den fazla SMP konektörü var , lütfen detaylarınızla bizimle iletişime geçin .
