Menşe yeri:
Çin
Sertifika:
CE ROHS

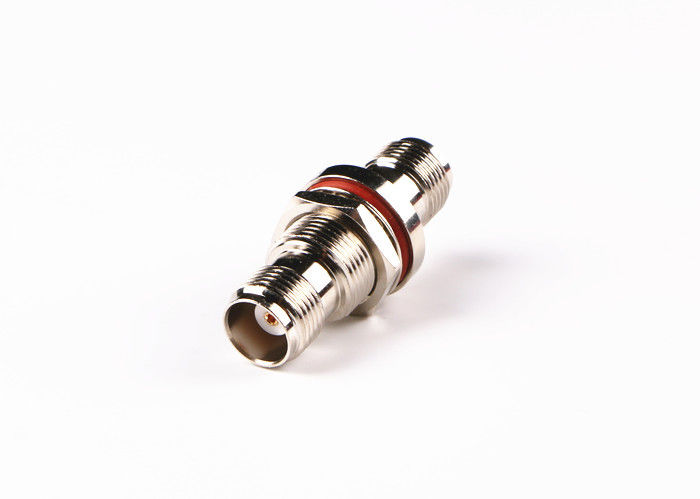

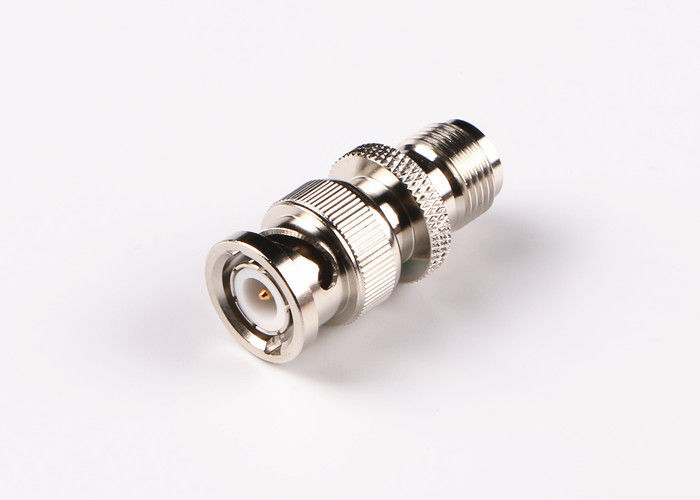

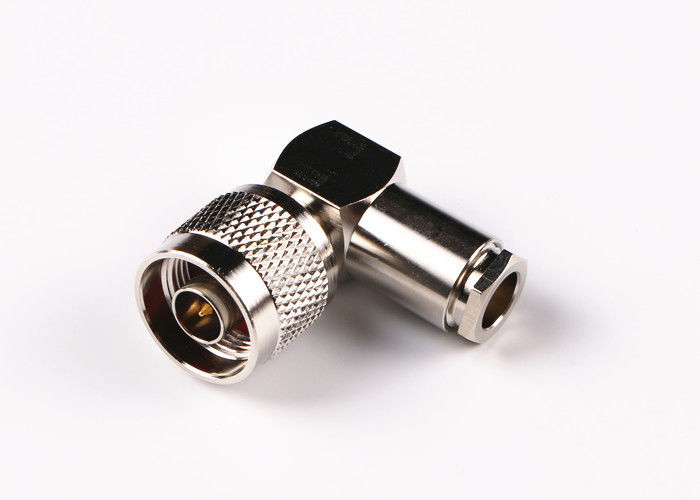

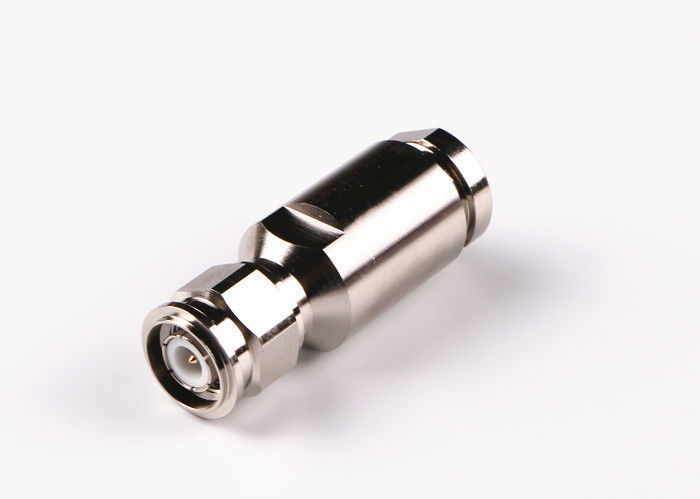

Düz / Sağ Açı TNC Erkek / Dişi Fiş Konnektör SMA Dişi Soket RF Koaksiyel Konnektör
TNC serisi ürün, BNC konektörünün dişli bir versiyonu olarak tasarlanmıştır, TNC RF konektörleri çiftleşme için vida dişlerine sahiptir.TNC konnektörleri DC-11ghZ'den çalışan minyatür, sabit 50ohm empedanslı dişli su geçirmez ünitelerdir, iki tür TNC konektörü vardır : standart ve ters polarite. bu düşük maliyetli konnektör genellikle döküm ve kalıplanmış bileşenleri kullanır. performans endüstriyel veya askeri sınıf ürünlere eşit olmayacak olsa da, bu konektörler çeşitli ticari uygulamalarda kullanım için idealdir
Şartname
elektriksel özellikler | ||||
İç direnç | 50Ω | |||
Frekans aralığı | DC ~ 4GHz | |||
Nominal Gerilim | 2500VRMS (Maksimum deniz seviyesi) | |||
Dielektrik Gerilim direnci | 750VRMS (Maksimum deniz seviyesi) | |||
Yalıtım direnci | ≥2000MΩ | |||
Kontak direnci | Dış iletken | ≤6mΩ | ||
Merkez iletken | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
Mechaical Özellikler
| Tasarım Standardı | IEC 60169-17 |
| RoHS Uyumlu | Evet |
| Merkez İletişim Feshi | kıvrım |
| Dış İletişim Sonlandırması | kıvrım |
| Çiftleşme Çevrimleri | 500Cycles |
| Kişi Tutma | 10N dk |
| Kablo Tutma | 100N dk |
| Çiftleşme Gücü | 13,6N maks. |
| Bağlantısız Kuvvet | 13,6N maks. |
Detaylı Çizim
Uygulama:
* Baz istasyonu
* Ağ
* Radar
* Antenler
* Telekom
* Bilgisayarlar
* Yüksek hızlı kablo modemler
* Telekomünikasyon
* Cep telefonları
* Enstrümantasyon
Ürün Kataloğu:
| RF Adaptörü |
| SMA / SSMA RF Konektörü |
| SMP / SSMP RF Konektörü |
| TNC RF Konnektör |
| N Tipi RF Konnektör |
| MCX / MMCX RF Konektörü |
| BNC RF Konektörü Milimetre Dalga Konnektörleri (2.4mm, 2.92mm) |
| RF Kablo Grupları |
| Dalga Kılavuzu - Koaksiyel Adaptör |
| Camdan metale Hermetik Keçeler |
| J30J Serisi Konnektör |
| Mikrodalga Döner Bağlantı Elemanları |
NOT:
Kullandığınız konektör bulunmazsa, 10.000'den fazla TNC konektörü var , lütfen detaylarınızla bizimle iletişime geçin .
