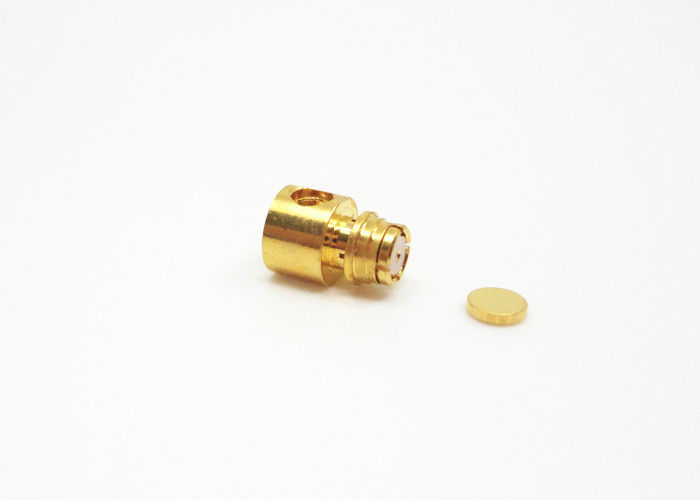

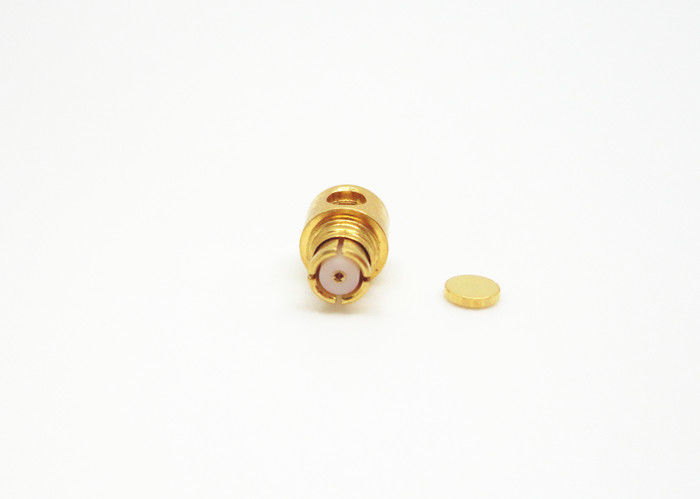

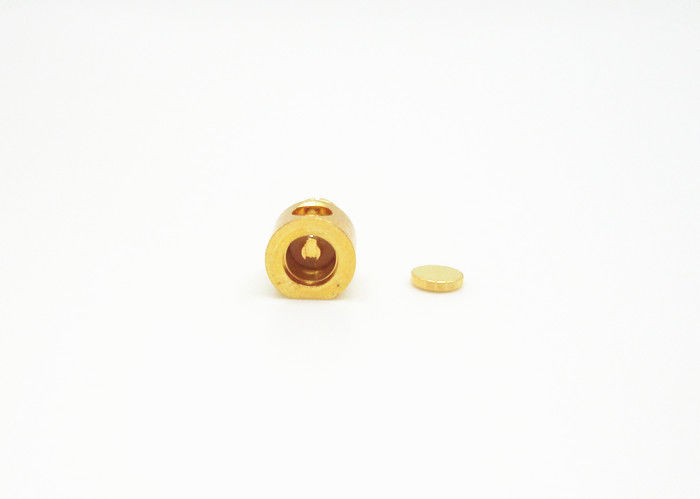

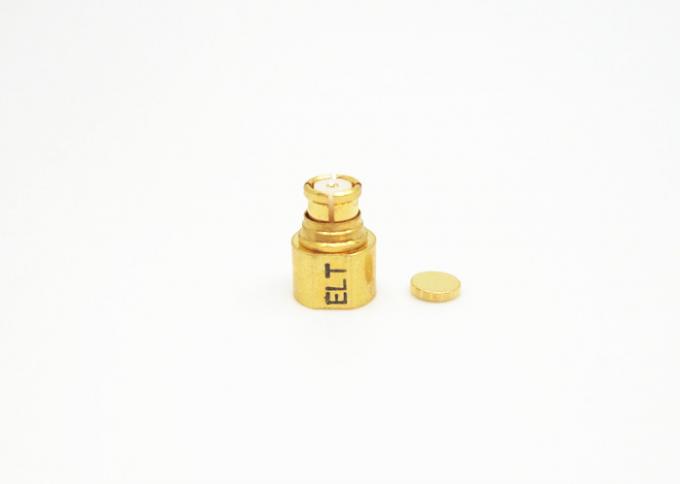

Mikrodalga Alan için Dişi Dik Açı SMP RF Konnektör Koaksiyel Konnektör
SMP, küçük boyutlu, hafif, mükemmel sismik performans ve yaygın olarak çalışan genişbant karakterlerine sahip küçük bir push-on veya snap kaplin RF koaksiyel konnektördür. Çalışma frekansı 30GHz'e kadar (SMP konektör ürünümüz 40GHz'e ulaşabilir) ve fişin üç arayüz formu tam tetik, sınırlı kilit ve pürüzsüz delik (frenleme dahil) vardır. PCB montajı, kablo montajı ve seri adaptörler, paket yoğunluğunu korurken, karttan karta, kör montaj ilişkisine ve raf ve panel uygulamalarına bir ara bağlantı çözümü sunar. Modüler yoğun yüksek güvenilirlik gereksinimi ile kurulum durumuna başvurun.
Şartname
| elektriksel özellikler | ||
| İç direnç | 50Ω | |
| Frekans aralığı | DC ~ 40GHz | |
| Nominal Gerilim | 170VRMS * | |
| Yalıtım direnci | ≥2000MΩ | |
| Dielektrik Gerilim direnci | 500VRMS * | |
| Merkez Direnci | Dış iletken | Normal≤2.5mΩ, Sızdırmazlık≤4mΩ |
| Merkez iletken | Normal≤6mΩ, Sızdırmazlık≤26mΩ | |
| VSWE | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkez İletken | Erkek | Sn-P Bronz, altın kaplama |
| Kadın | Berilyum bronz, altın kaplama | |
| Elastik Kontak | Berilyum bronz | Altın kaplama |
| Kabuk ve diğer Metal Parçalar | Pirinç Paslanmaz çelik | Altın Kaplama Pasivasyon |
| izolatörler | Cam sinterleme / PTFE / PEI | |
| Hermetik Ürün Kaçak Oranı | 1.01325 x 10-3Pa · cm3 / s | |
özellikler ve faydalar
| Altın kaplama |
| Alt Minyatür |
| DC ila 40 GHz |
| Kompakt boyut |
| Push-on veya geçmeli kaplin |
| Tam kilit, Sınırlı kilit ve Pürüzsüz delik |
| PCB ve kablo montaj konnektörü |
| Erkek ve Dişi, Düz ve Dik Açı seçimi |
| Hem esnek hem de yarı sert kablo için kablo montajlı modeller |
| Normal tip ve hermetik, Flanşlı montaj ve Dişli Giriş Montajı seçimi |
Uygulamalar
- Askeri
- Antenler
- Geniş bant
- Havacılık ve Uzay
- Geniş bant
- Telekomünikasyon
- Enstrümantasyon
- Enstrümantasyon
- Aşamalı dizi antenler
- Karttan karta bağlantı
Detaylı Çizim
