Menşe yeri:
Çin
Sertifika:
CE ROHS

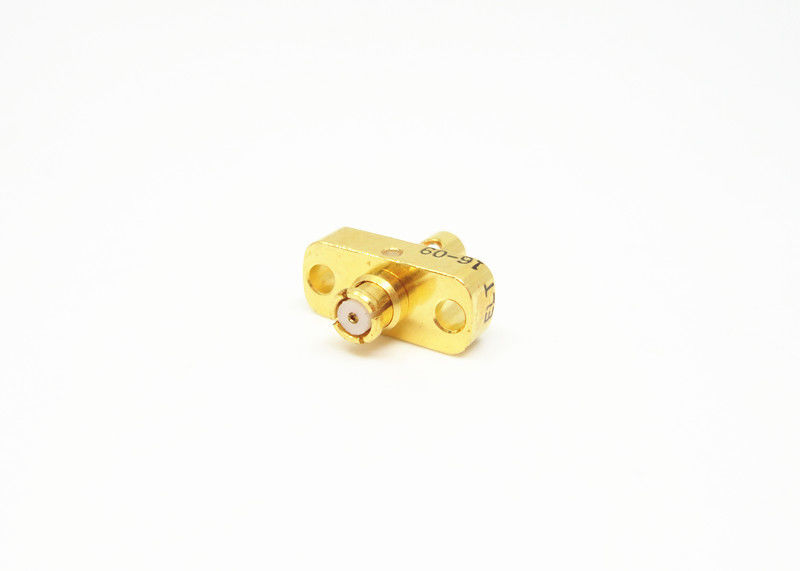

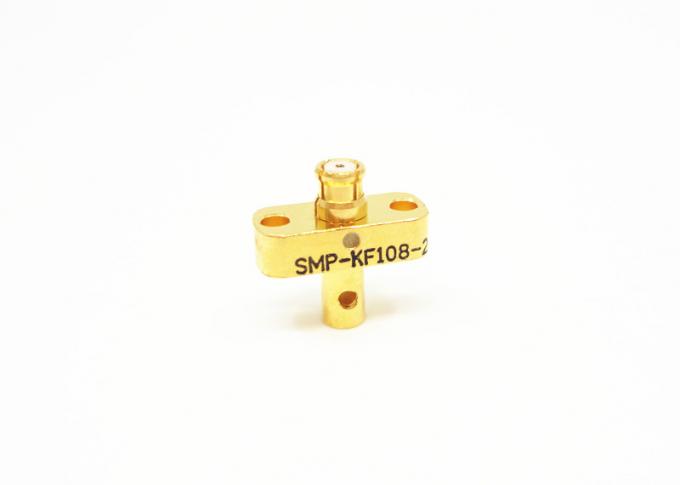

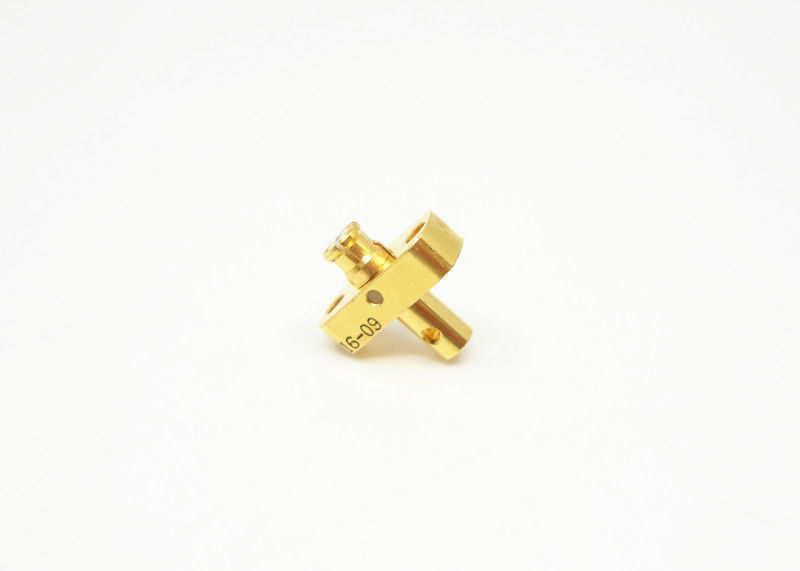

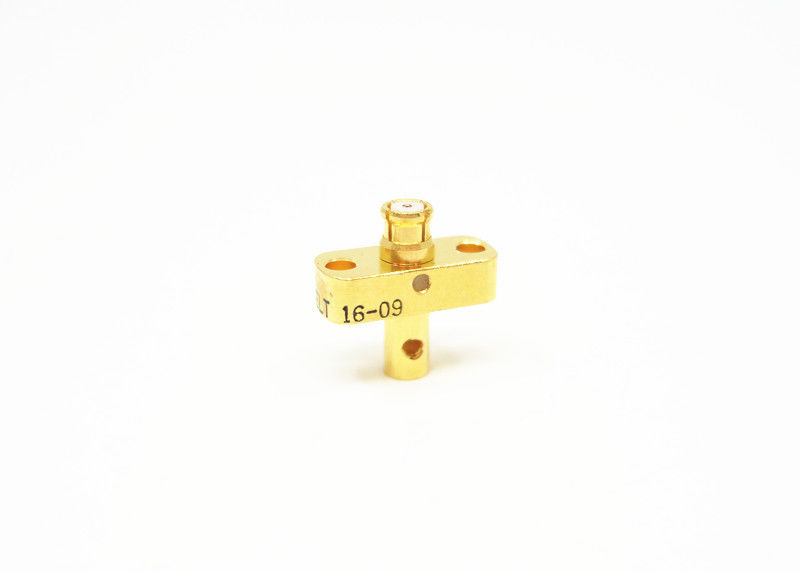

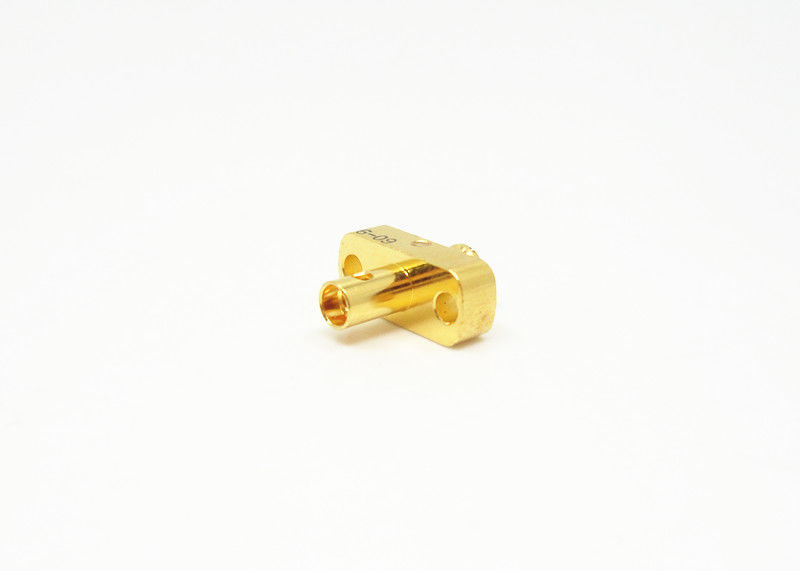

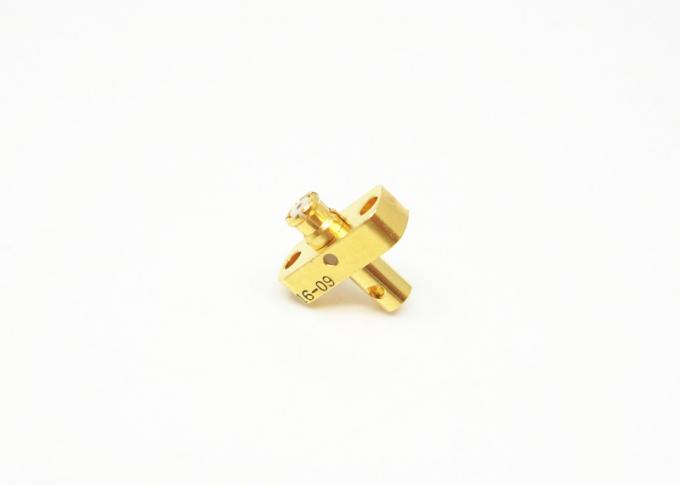

Dişi SMP RF Konektörü MF108A Kablosu için 2 Delikli Flanş Montaj 50Ω Empedans
Şartname
| elektriksel özellikler | ||
| İç direnç | 50Ω | |
| Frekans aralığı | DC ~ 40GHz | |
| Nominal Gerilim | 170VRMS * | |
| Yalıtım direnci | ≥2000MΩ | |
| Dielektrik Gerilim direnci | 500VRMS * | |
| Merkez Direnci | Dış iletken | Normal≤2.5mΩ, Sızdırmazlık≤4mΩ |
| Merkez iletken | Normal≤6mΩ, Sızdırmazlık≤26mΩ | |
| VSWE | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkez İletken | Erkek | Sn-P Bronz, altın kaplama |
| Kadın | Berilyum bronz, altın kaplama | |
| Elastik Kontak | Berilyum bronz | Altın kaplama |
| Kabuk ve diğer Metal Parçalar | Pirinç Paslanmaz çelik | Altın Kaplama Pasivasyon |
| izolatörler | Cam sinterleme / PTFE / PEI | |
| Hermetik Ürün Kaçak Oranı | 1.01325 x 10-3Pa · cm3 / s | |
özellikler ve faydalar
| Altın kaplama |
| Alt Minyatür |
| DC ila 40 GHz |
| Kompakt boyut |
| Push-on veya geçmeli kaplin |
| Tam kilit, Sınırlı kilit ve Pürüzsüz delik |
| PCB ve kablo montaj konnektörü |
| Erkek ve Dişi, Düz ve Dik Açı seçimi |
| Hem esnek hem de yarı sert kablo için kablo montajlı modeller |
| Normal tip ve hermetik, Flanşlı montaj ve Dişli Giriş Montajı seçimi |
Uygulamalar
- Askeri
- Kablosuz
- Antenler
- Havacılık ve Uzay
- Geniş bant
- Enstrümantasyon
- Aşamalı dizi antenler
- Karttan karta bağlantı
Ürün Çizim:
Ürün Kataloğu:
| J30J Serisi Konnektör |
| SMA / SSMA RF Konektörü |
| SMP / SSMP RF Konektörü |
| TNC RF Konnektör |
| RF Adaptörü |
| MCX / MMCX RF Konektörü |
| RF Kablo Grupları |
| Dalga Kılavuzu - Koaksiyel Adaptör |
| Camdan metale Hermetik Keçeler |
| N Tipi RF Konnektör |
| Mikrodalga Döner Bağlantı Elemanları |
Paketleme Detayları:
* Standart Ihracat Karton
* Müşterilerin ihtiyaçlarına göre
NOT:
Kullandığınız konektör bulunmazsa, 10.000'den fazla SMP konektörü var , lütfen detaylarınızla bizimle iletişime geçin .
