Erkek Tak MCX RF Konnektörü PCB Kablosu için Pirinç Kablo Koaksiyel Konnektör

mini rf konnektör

smp koaksiyel konnektör

Menşe yeri:

Çin

Sertifika:

CE ROHS

Bize Ulaşın

Bir teklif isteği

Erkek Tak MCX RF Konnektörü PCB Kablosu için Pirinç Kablo Koaksiyel Konnektör

Ürün Detayları

Malzeme:

Bas

Empedans:

50Ω

Dayanıklılık:

500 devir

Kontakt malzemesi:

Pirinç, BeCu

Tasarım Standardı::

IEC 60169-17

Türü:

düz

kaplama:

Altın kaplama

Ürün adı:

MCX RF Konektörü

Uygulama:

PCB

Vurgulamak:

mini rf konnektör

smp koaksiyel konnektör

Ödeme ve Gönderim Koşulları

Min sipariş miktarı

Pazarlık

Fiyat

pazarlık edilebilir

Ambalaj bilgileri

Standart ihracat karton

Teslim süresi

3 hafta içinde

ilgili ürünler

Dişi Dik Açı RF Konektörü, SMP RF Koaksiyel Konektör Altın Kaplama

En İyi Fiyatı Alın

Askeri için 50Ω Empedans SMP Koaksiyel Konnektör Flanşları

En İyi Fiyatı Alın

Dik Açı Dişi SMP RF Konektörü 2 Delik Flanş Montaj DC ~ 40GHz

En İyi Fiyatı Alın

Microstrip Serisi Erkek SMP RF Konnektör Koaksiyel Konnektör Frekansı 40GHz

En İyi Fiyatı Alın

Bize Ulaşın

861329934567

ecergood@maoyt.com

86-0731-6531333

Şimdi İletişime Geçin

Ürün Açıklaması

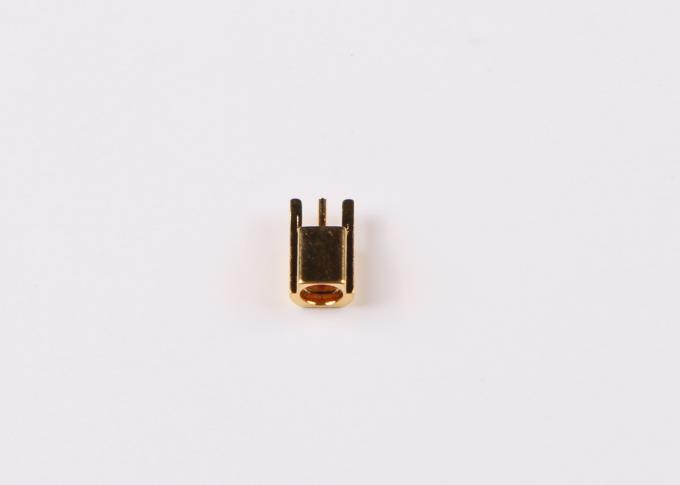

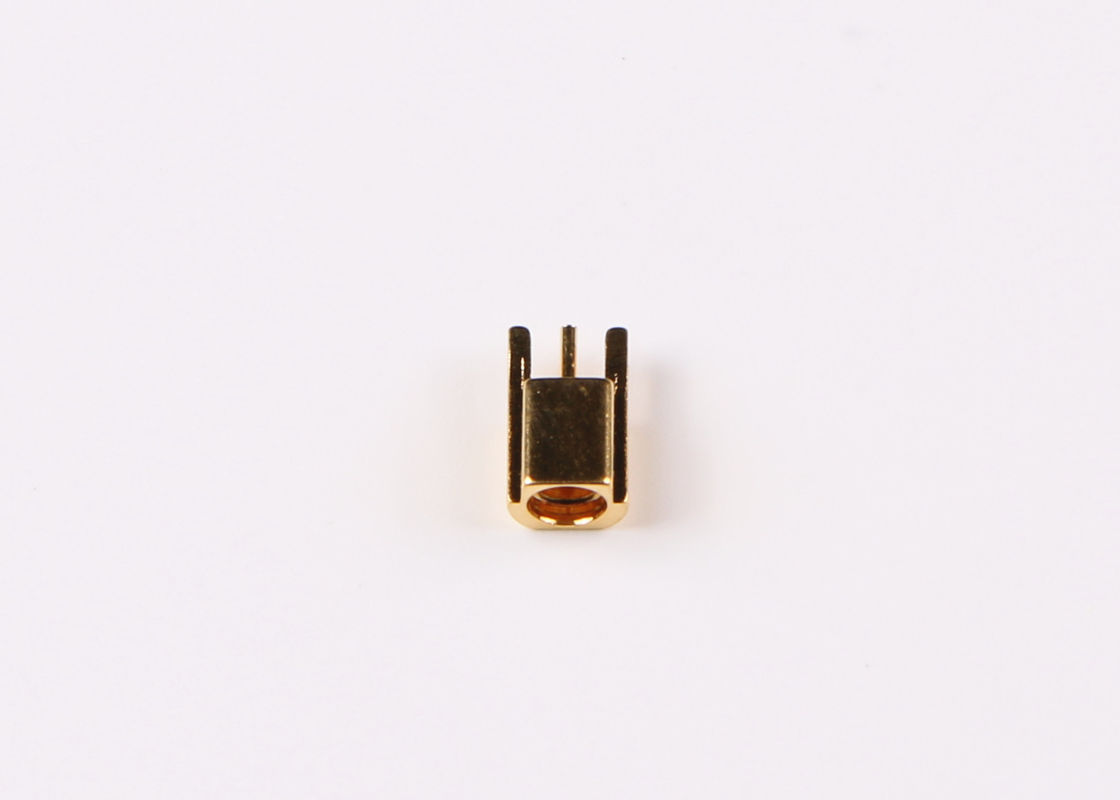

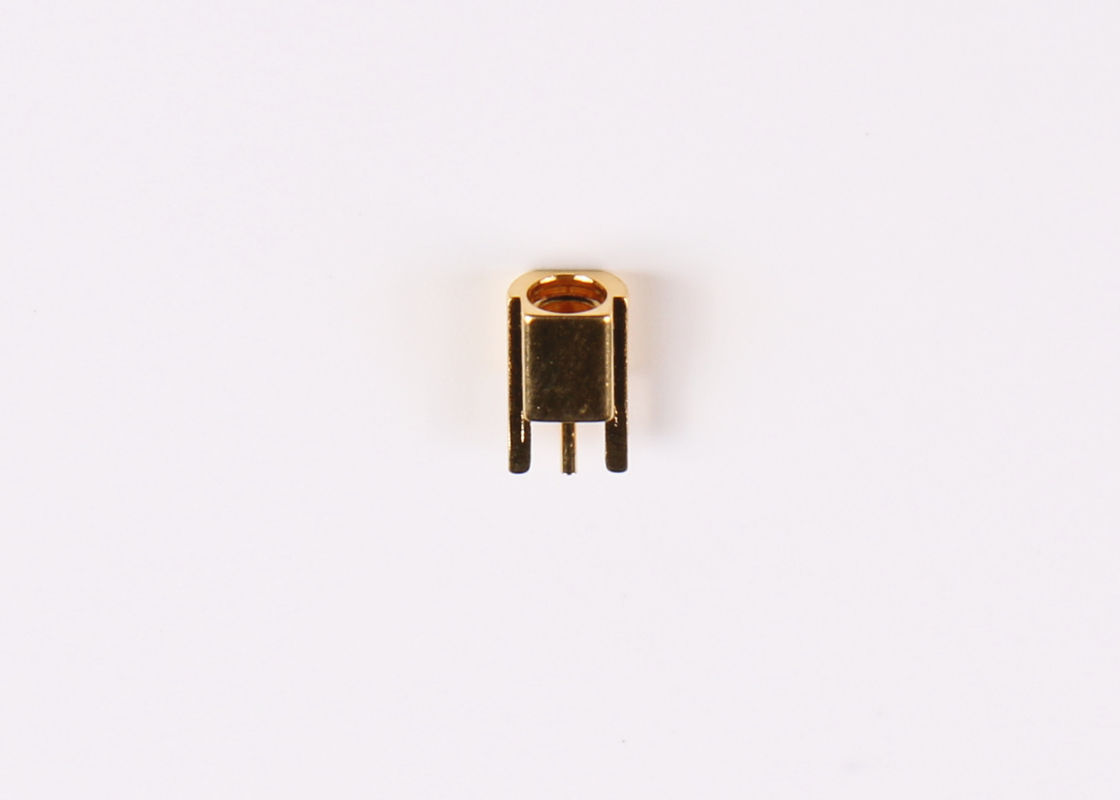

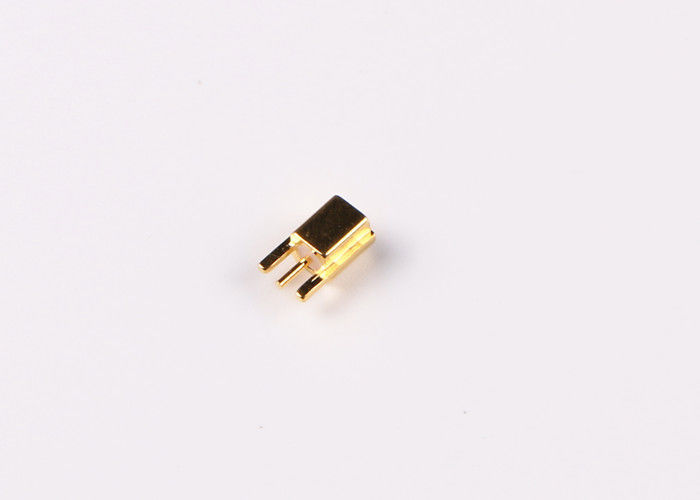

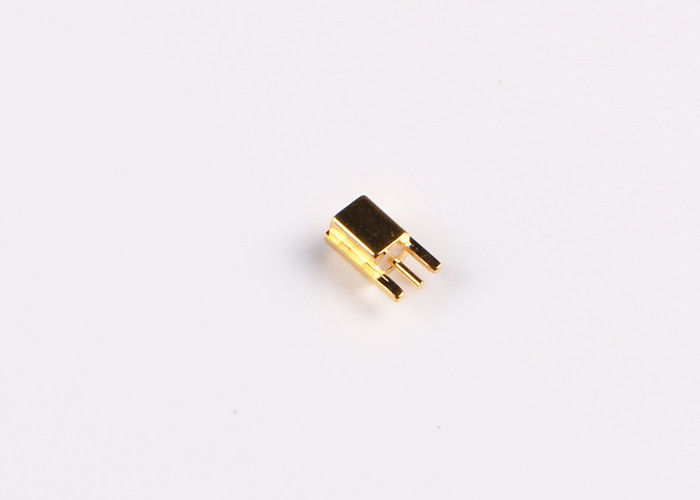

PCB Montaj için Altın Kaplama Erkek Tak MCX Düz RF Kablo Koaksiyel Konnektör

Özellikleri:

- Hızlı bağlantı / bağlantı kesme geçmeli montaj, kurulum süresini azaltır
- Çok çeşitli minyatür RG esnek yarı sert koaksiyel kabloları barındırır
- MCX konnektörleri, bölme, 2 delikli panel, 4 delikli panel veya montajsız seçeneklerin yanı sıra düz veya dik açılı versiyonlarda mevcuttur.

- Yüksek kalite ile birlikte düşük maliyet.

- DC'den 6 GHz'e düşük yansıma ile geniş bant performansı.

- 50 Ohm empedans

- Endüstri standardı kabloya sabitlenmiş ve baskılı devre kartı cihazı olarak mevcuttur

- Tekrarlanabilir performans sağlayın

Uygulama:

Kablosuz iletişim (WLAN ve mobil)
İletişim aracı
Ölçüm ekipmanları
antenler
Baz istasyonları
Telekom
Bilgisayarlar (ağlar)
Enstrümantasyon
Test ve ölçüm
Yüksek hızlı kablo modemler
Satcom
Global konum sistemi (GPS)
Otomotiv
Yayın yapmak

TYPE MCX RF Konnektör, geçmeli Kaplinli bir tür minyatür Konnektördür. Karakteristik empedans iki tiptir: 50 ve 70. Konektörlerin özelliği küçük hacimli, hafif, özlü yapıda, kullanımı kolaydır. Küresel konum sistemi, Dijital kişisel bilgisayar ağı çalışması, her türlü radyo enstrümanı, küçük boyutlu elektronik ekipman ve WLAN sisteminde yaygın olarak kullanılmaktadırlar.

MCX serisi RF konektörü, ağırlık ve hacim gereksinimi olan ekipmana uygulanır, çalışma frekansı 6GHz'e ulaşabilir, eklenti tasarımını kullanabilir, arayüz boyutu SMB ile benzerdir, ancak hacim yaklaşık% 30 daha küçüktür, temas daha güvenilir, bağlantı daha hızlıdır, bu da dijital iletişim gereksinimini yoğun ve minyatürize edebilir.

MCX konektörlerinin uygulamaları, boyut, ağırlık, performans ve montaj kolaylığının nihai tasarım kararını belirleyen unsurlardır. Tipik olarak, bunlar GPS, kablosuz iletişim (WLAN ve mobil) ve otomotiv içerir.

Şartname:

elektriksel özellikler
İç direnç	50 Ohm
Frekans aralığı	DC ~ 6GHz
Nominal Gerilim	250 VRMS (Maksimum deniz seviyesi)
Dielektrik Gerilim direnci	750 VRMS (Maksimum deniz seviyesi)
Yalıtım direnci	> = 2000MOhm
Kontak direnci	Dış iletken	<= 2.5mOhm
	Merkez iletken	<= 5.0mOhm
VSMR	<= 1.3

Malzeme ve Mekanik Özellikler
Merkez İletken	Erkek / Tak	Pirinç	Altın kaplama
	Kadın / Soket	Sn-P bronz	Altın kaplama
Esneklik İletişim	Berilyum bronz		Nikel kaplama
Kabuk / Muhafaza	Pirinç, paslanmaz çelik		Nikel kaplama
izolatörler	PTFE
Conta bileziği	Silikon lastik
dayanıklılık	500 döngü

RoHS Uyumlu	Evet
Merkez İletişim Feshi	kıvrım
Dış İletişim Sonlandırması	kıvrım
Çiftleşme Çevrimleri	500Cycles
Kişi Tutma	10N dk
Kablo Tutma	100N dk
Çiftleşme Gücü	13,6N maks.
Bağlantısız Kuvvet	13,6N maks.

Çevresel Özellikler:

Çalışma sıcaklığı	-30 ila +70 ° C
IP Derecesi (Eşleşti)	IP64

NOT:
Eğer kullandığınız konektör bulunamadı, detaylarınız için lütfen bizimle iletişime geçin.
