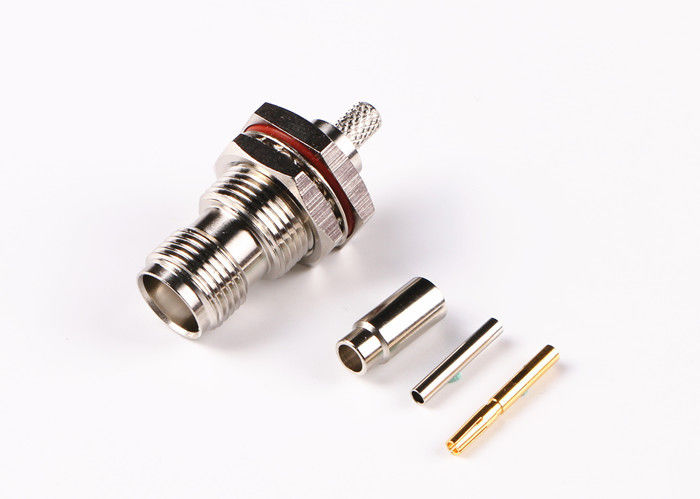

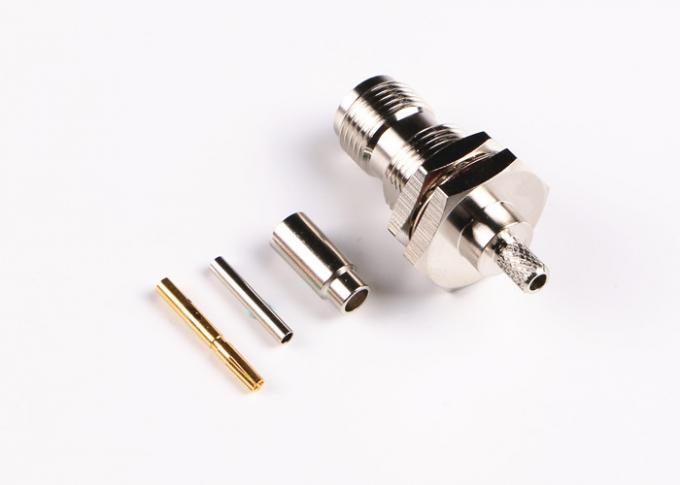

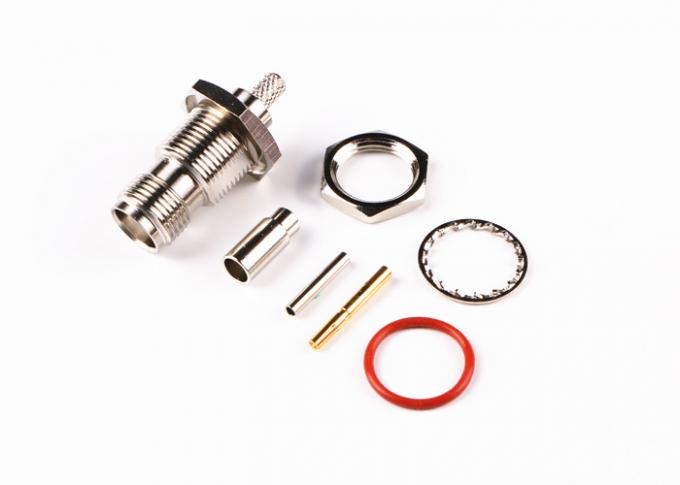

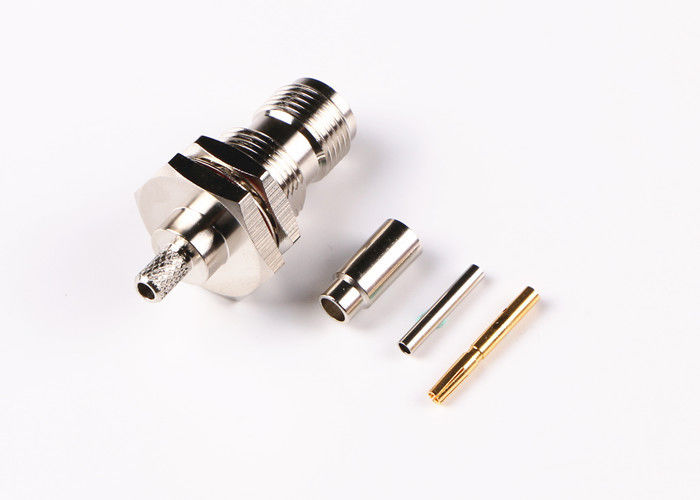

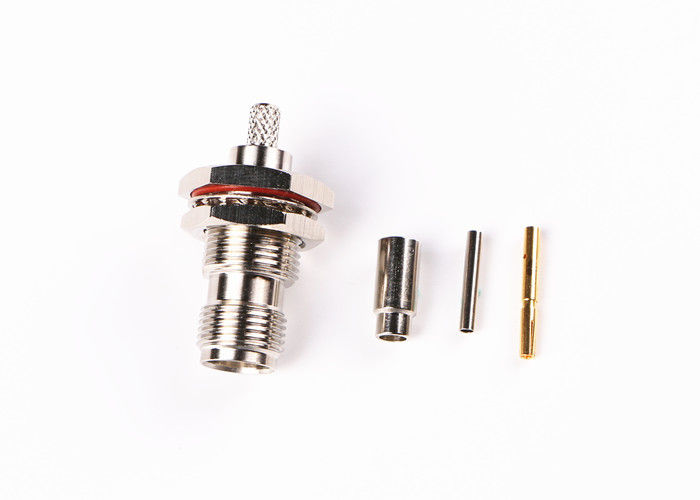

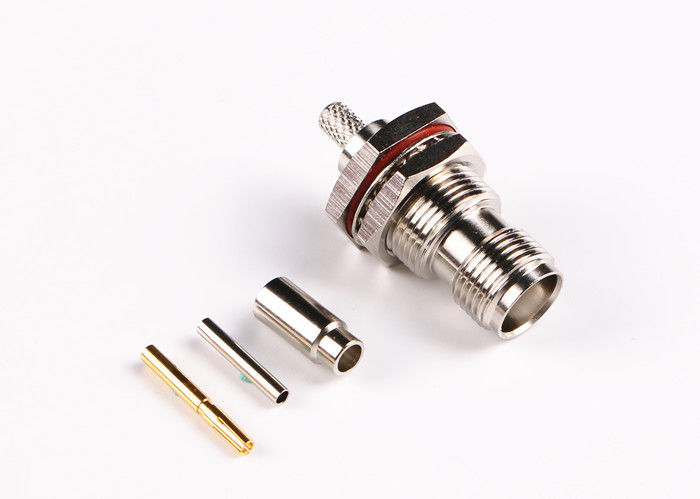

Yüksek Kalite Nikel Kaplama TNC Erkek Tak Düz RF Koaksiyel Konnektör
Özellikleri:
1, TNC serisi RF Elektronik konnektör BNC konektörünün dişli bir versiyonu olarak tasarlanmıştır.
2, TNC RF konnektörleri çiftleşme için vida dişlerine sahiptir. RF TNC konnektörleri, DC-11ghz'den çalışan sabit 50ohm empedanslı minyatür, dişli su geçirmez ünitelerdir
3, iki tür TNC konnektörleri vardır: standart ve ters polarite
4, Bu düşük maliyetli çin tedarikçisi fabrika RF konektörü genellikle döküm ve kalıplanmış bileşenleri kullanır.
5, performans endüstriyel veya askeri sınıf ürünlere eşit olmayacak olsa da, bu RF kıvrım konnektörleri çeşitli ticari uygulamalarda kullanım için idealdir
6, TNC serisi ürünler whorl katılmadan bir tür, sık çalışma genişliği vardır, güvenilir katılın.
Uygulama:
* Enstrümantasyon
* Baz istasyonu
* Ağ
* Radar
* Antenler
* Telekom
* Bilgisayarlar
* Telekomünikasyon
* Cep telefonları
TNC serisi ürün, BNC konektörünün dişli bir versiyonu olarak tasarlanmıştır, TNC RF konektörleri çiftleşme için vida dişlerine sahiptir.TNC konnektörleri DC-11ghZ'den çalışan minyatür, sabit 50ohm empedanslı dişli su geçirmez ünitelerdir, iki tür TNC konektörü vardır : standart ve ters polarite. bu düşük maliyetli konnektör genellikle döküm ve kalıplanmış bileşenleri kullanır. performans endüstriyel veya askeri sınıf ürünlere eşit olmayacak olsa da, bu konektörler çeşitli ticari uygulamalarda kullanım için idealdir. Anten bağlantıları için yaygın olarak kullanılan TNC, aviyonik, savunma, iletişim ve genel endüstriyel pazarlarda birçok uygulamaya sahiptir. Ters polarite ve 75 ohm TNC de mevcuttur.
Şartname
elektriksel özellikler | ||||
İç direnç | 50Ω | |||
Frekans aralığı | DC ~ 4GHz | |||
Nominal Gerilim | 2500VRMS (Maksimum deniz seviyesi) | |||
Dielektrik Gerilim direnci | 750VRMS (Maksimum deniz seviyesi) | |||
Yalıtım direnci | ≥2000MΩ | |||
Kontak direnci | Dış iletken | ≤6mΩ | ||
Merkez iletken | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
Mekanik Özellikler
| Tasarım Standardı | IEC 60169-17 |
| RoHS Uyumlu | Evet |
| Merkez İletişim Feshi | kıvrım |
| Dış İletişim Sonlandırması | kıvrım |
| Çiftleşme Çevrimleri | 500Cycles |
| Kişi Tutma | 10N dk |
| Kablo Tutma | 100N dk |
| Bağlantısız Kuvvet | 13,6N maks. |
| Çiftleşme Gücü | 13,6N maks. |
Çevresel Özellikler:
| Çalışma sıcaklığı | -30 ila +70 ° C |
| IP Derecesi (Eşleşti) | IP64 |

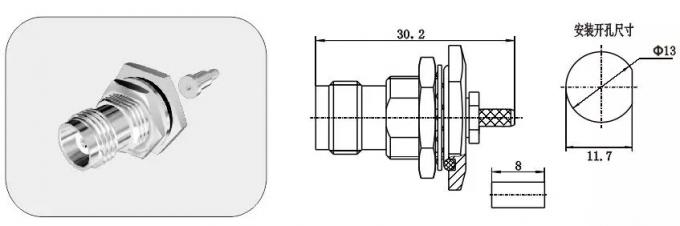

Detaylı Çizim
