Menşe yeri:
Çin
Sertifika:
CE ROHS
Başvuru:
*Baz istasyonu
*Enstrümantasyon
*Mikrodalga bileşenleri
*Mil/Hava
*Bilgisayar/LAN'lar
*Telekomünikasyon

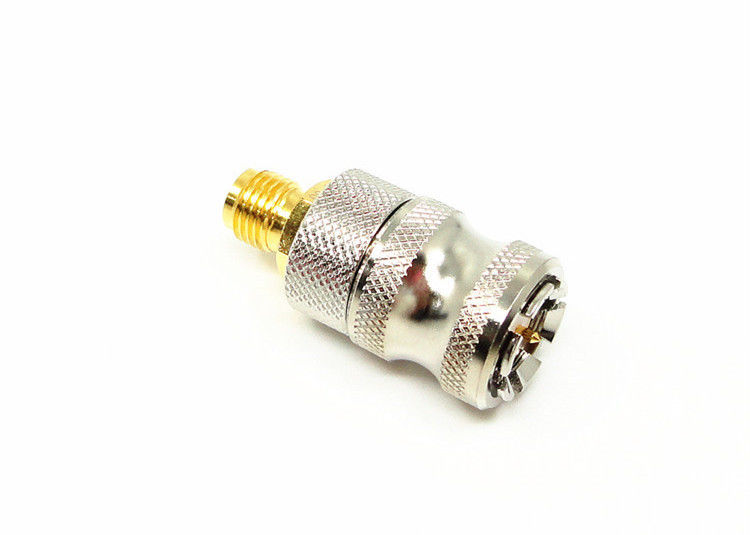

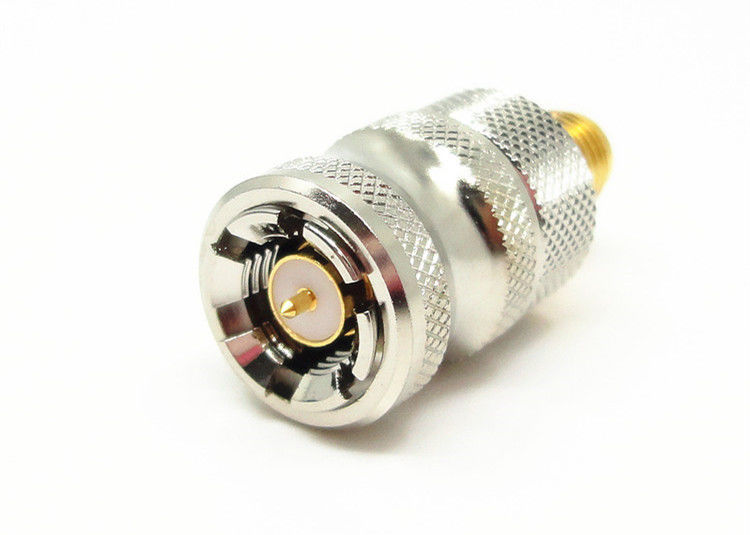

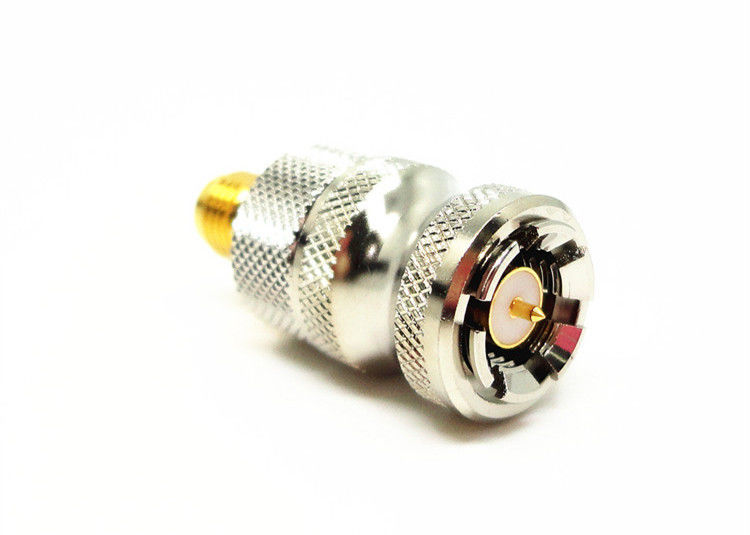

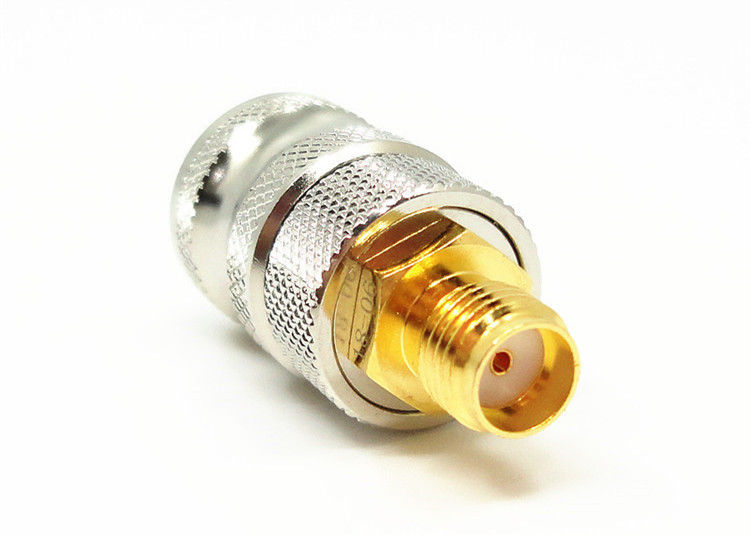

SMA serisi, MIL-C-39012'ye göre geliştirilmiş ve üretilmiş bir tür mini, yüksek frekanslı RF koaksiyel konektördür.Küçük hacimli, iyi bant genişliği, üstün elektriksel özellikler özellikleriyle.SMA, mikrodalga iletişimi ve mikrodalga ölçüm cihazlarının farklı alanlarında en yaygın kullanılan rf koaksiyel konektörlerdir. Firmamız tarafından geliştirilen yüksek performanslı konektör, 20 GHz'e ulaşabilir.
Şartname:
| elektriksel özellikler | |||
| İç direnç | 50Ω | ||
| Frekans aralığı | Solf kablo DC~12.4GHz ile bağlayın | ||
| Yarı sert kablo DC~18GHz ile bağlayın | |||
| Anma Gerilimi | 335VRMS | ||
| Dielektrik Voltaj direnci | 1000VRMS | ||
| Yalıtım direnci | ≥5000MΩ | ||
| Merkez Direnci | Merkez İletken | ≤3.0mΩ | |
| Dış İletken | ≤2.0mΩ | ||
| VSWR'ye Karşı | ≤1.3 | ||
| Malzeme ve Mekanik Özellikler | |||
| Merkez İletken | Erkek | Pirinç Altın kaplama | |
| Dişi | Sn-P Bronz Altın kaplama | ||
| Elastik Temas | Berilyum bronz Nikel kaplama | ||
| Kabuk ve diğer Metal Parçalar | Pirinç Nikel kaplama | ||
| Paslanmaz Pasivasyon | |||
| Sıkma Manşonu | Pirinç Nikel kaplama | ||
| izolatörler | PTFE | ||
| Conta bileziği | Silikon lastik | ||
| dayanıklılık | 500 devir | ||
| Bağlantının sıkma torku | 0,79–1,13N .m | ||
Özellikler:
1, SMA RF konektörleri, hızlı bağlantı, push-on veya standart arayüz, düz, 90 derecelik versiyonların yanı sıra bölmeli veya 4 delikli panel konfigürasyonlarında mevcuttur
2, SMA RF konektörü, iki konektörü lehimleme veya kıvırma gerektirmeden birbirine vidalayarak yüksek kaliteli ve hızlı kombinasyonlardır
3, SMA elektrik konektörleri mikrodalga, antenler ve test enstrümantasyonu vb. için yaygın olarak kullanılmaktadır.
4, SMA RF konektörü, minyatür boyutlu, titreşime dayanıklı ve 18 GHz'e kadar geniş frekans aralığına sahip dişli kuplajlı RF koaksiyel konektörlerdir (SMA RF konektörlerimiz 20 GHz olabilir)
Daha fazla detay:
Ürün Kataloğu:
| RF Adaptörü |
| SMA/SSMA RF Konektörü |
| SMP/SSMP RF Konektörü |
| TNC RF Konektörü |
| N Tipi RF Konnektörü |
| MCX/MMCX RF Konektörü |
| BNC RF KonektörüMilimetre Dalga Konnektörleri(2.4mm, 2.92mm) |
| RF Kablo Tertibatları |
| Koaksiyel Adaptöre Dalga Kılavuzu |
| Camdan Metale Hermetik Contalar |
| J30J Serisi Konnektör |
| Mikrodalga Döner Bağlantı Elemanları |
NOT:
10.000'den fazla çeşidimiz varSMA Konektörü, Kullanmakta olduğunuz konnektör bulunamazsa, lütfen ayrıntılarınızla birlikte bizimle iletişime geçin.
