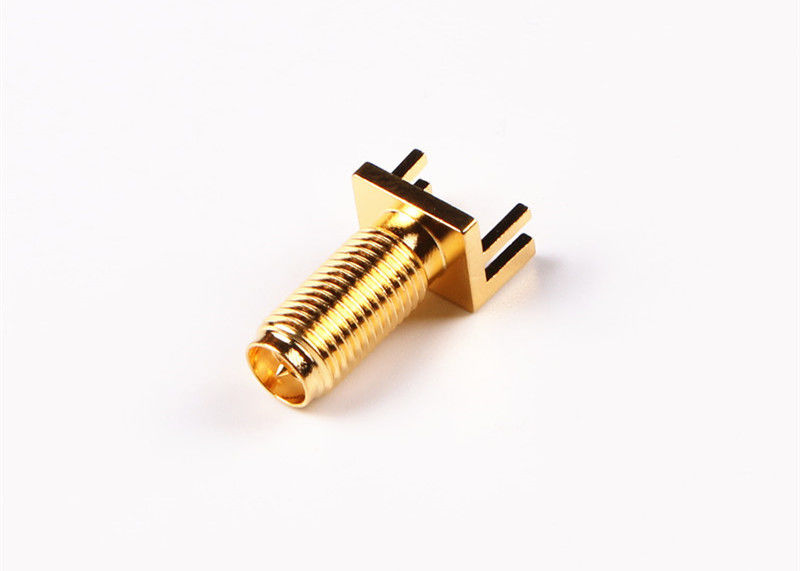

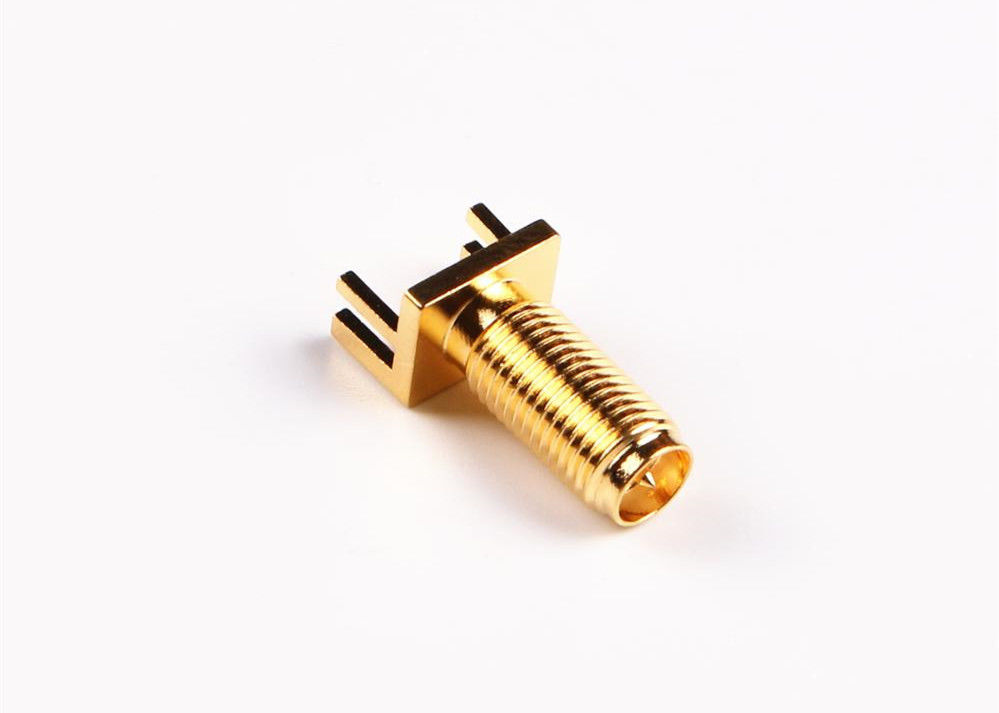

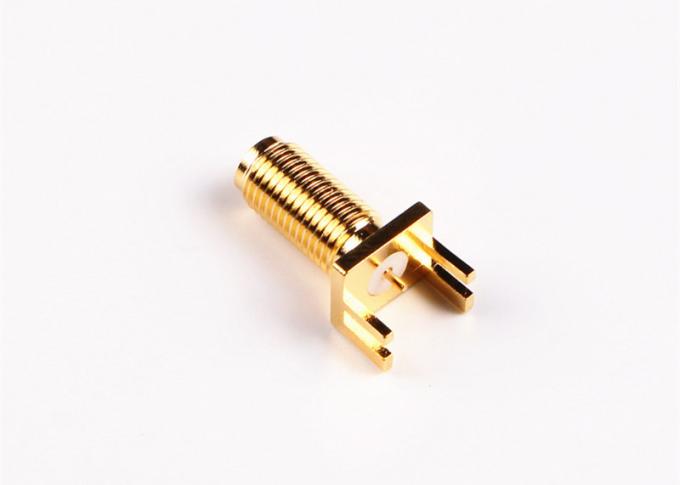

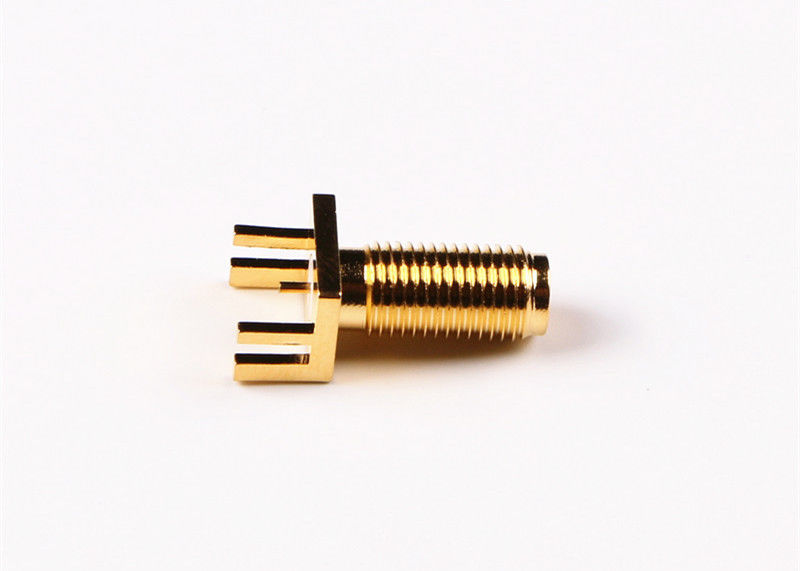

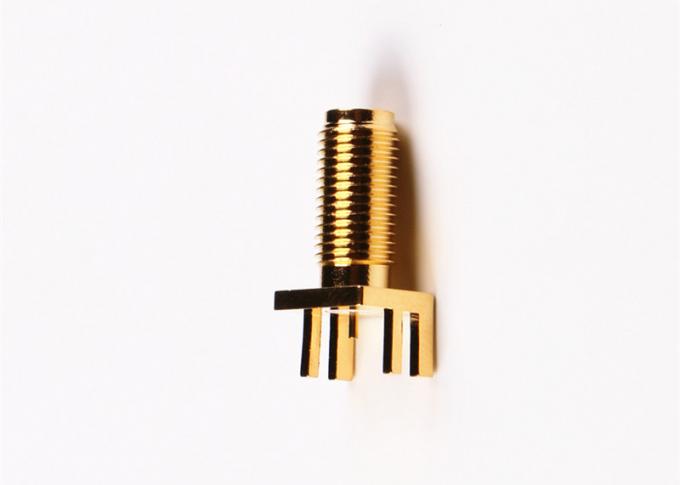

Altın Kaplama SMA Erkek Tak PCB Dağı Düz Sıkma RF Koaksiyel Konnektör
SMA serisi, mini, yüksek frekanslı RF koaksiyel konektör türüdür, MIL-C-39012'ye göre geliştirilmiş ve üretilmiştir. Küçük hacimli, iyi bant genişliği, üstün elektriksel özelliklere sahiptir. SMA, mikrodalga iletişim ve mikrodalga ölçüm cihazının farklı alanlarında en yaygın olarak kullanılan rf koaksiyel konektörlerdir.Şirketimiz tarafından geliştirilen yüksek performanslı konektör 20GHz'e ulaşabilir.
Şartname:
| elektriksel özellikler | |||
| İç direnç | 50Ω | ||
| Frekans aralığı | Solf kablosu DC ~ 12.4GHz ile bağlayın | ||
| DC ~ 18GHz yarı sert kablo ile bağlayın | |||
| Nominal Gerilim | 335VRMS | ||
| Dielektrik Gerilim direnci | 1000VRMS | ||
| Yalıtım direnci | ≥5000MΩ | ||
| Merkez Direnci | Merkez İletken | ≤3.0mΩ | |
| Dış İletken | ≤2.0mΩ | ||
| VSWE | ≤1.3 | ||
| Malzeme ve Mekanik Özellikler | |||
| Merkez İletken | Erkek | Pirinç Altın kaplama | |
| Kadın | Sn-P Bronz Altın kaplama | ||
| Elastik Kontak | Berilyum bronz Nikel kaplama | ||
| Kabuk ve diğer Metal Parçalar | Pirinç Nikel kaplama | ||
| Paslanmaz Pasivasyon | |||
| Sıkma Kolu | Pirinç Nikel kaplama | ||
| izolatörler | PTFE | ||
| Conta bileziği | Silikon lastik | ||
| dayanıklılık | 500 döngü | ||
| Sıkma torku | 0.79－1.13N. M | ||
| Çalışma sıcaklığı | -45 ila + 125; Deg C | ||
Ürün Detayı:
Özellikleri:
1, SMA RF konnektörleri hızlı bağlantı, push-on veya standart arayüz, düz, 90 derece versiyonları, bölme veya 4 delikli panel konfigürasyonlarında mevcuttur.
2, SMA RF konektörü, lehimleme veya sıkma gerekmeden iki konnektörü birbirine vidalayarak yüksek kaliteli ve hızlı kombinasyonlardır.
3, SMA elektrik konnektörleri mikrodalga, antenler ve test aletleri vb.
4, SMA RF konnektörü, 18 GHz'e kadar minyatür boyut, titreşim geçirmez ve geniş frekans aralığına sahip dişli bağlantı RF koaksiyel konektörlerdir (SMA RF konektörlerimiz 20GHz olabilir).
Uygulama:
* Geniş Bant
* Enstrümantasyon
* Antenler
* Telekom
* Havacılık ve Uzay
* Geniş Bant
* Enstrümantasyon
* Aşamalı dizi antenler
* Telekomünikasyon
* Karttan karta bağlantı
Ürün Kataloğu:
| RF Adaptörü |
| SMA / SSMA RF Konektörü |
| SMP / SSMP RF Konektörü |
| TNC RF Konnektör |
| N Tipi RF Konnektör |
| MCX / MMCX RF Konektörü |
| BNC RF Konektörü Milimetre Dalga Konnektörleri (2.4mm, 2.92mm) |
| RF Kablo Grupları |
| Dalga Kılavuzu - Koaksiyel Adaptör |
| Camdan metale Hermetik Keçeler |
| J30J Serisi Konnektör |
| Mikrodalga Döner Bağlantı Elemanları |
NOT:
Kullandığınız konektör bulunmazsa, 4000'den fazla interconnect ürünümüz var, lütfen detaylarınız için bizimle iletişime geçin.
