Menşe yeri:
Çin
Sertifika:
CE ROHS

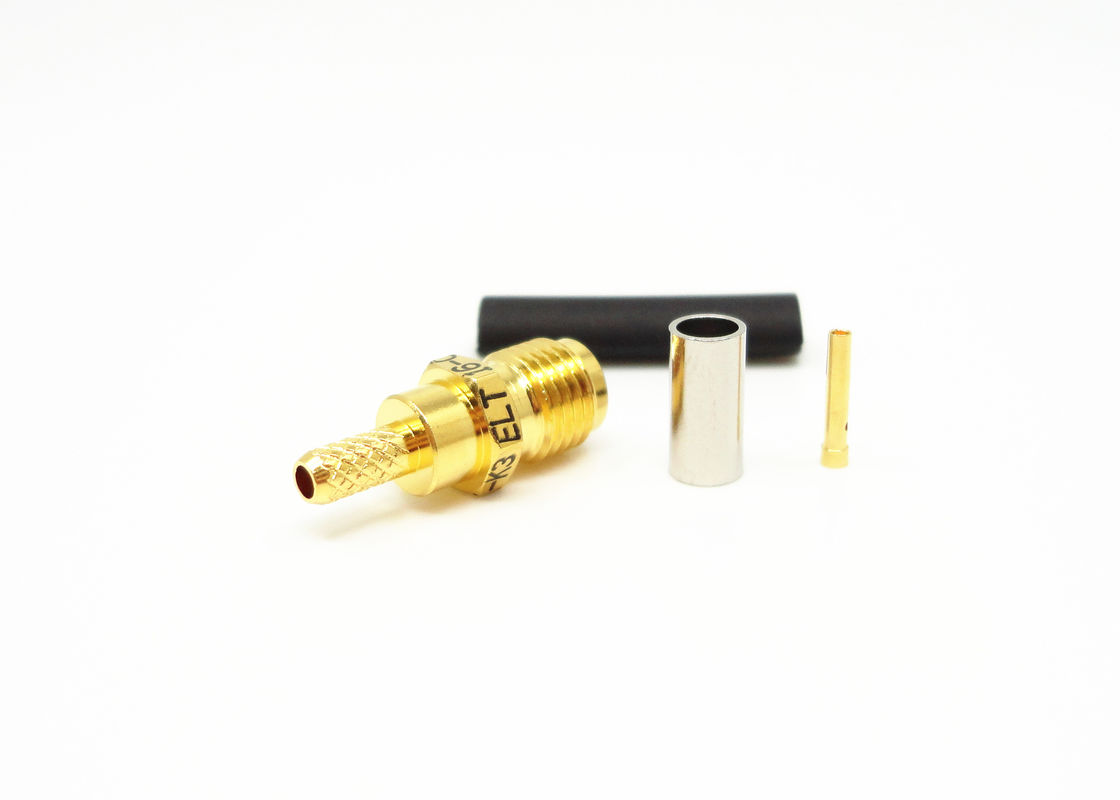

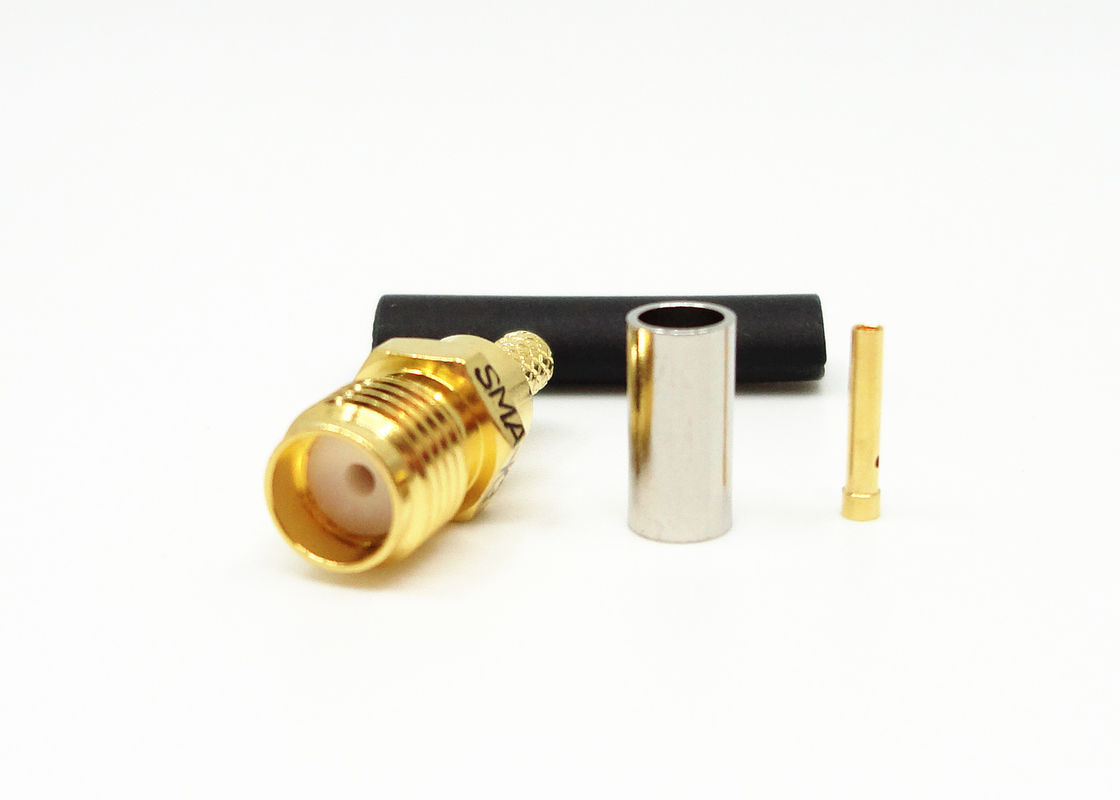

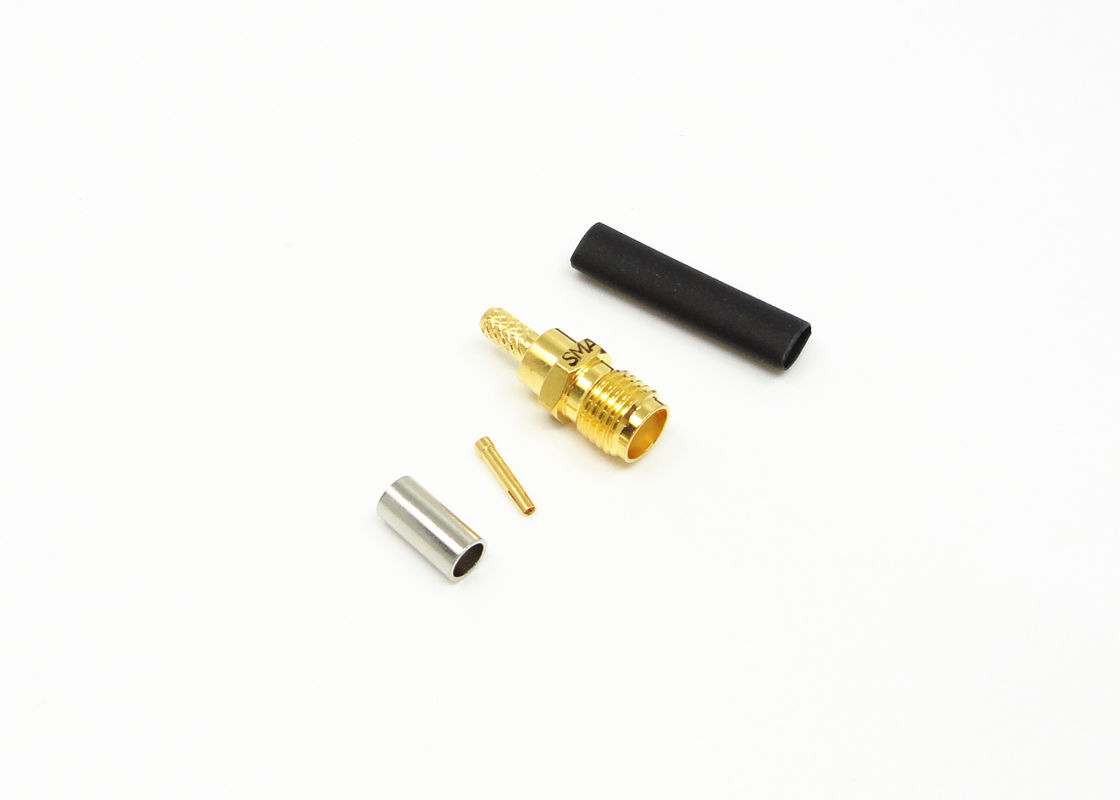

SMA serisi bir çeşit mini, yüksek frekanslı RF koaksiyel konnektör, geliştirilen ve Xi'an Elite Elektronik Industrial Co, Ltd tarafından MIL-C-39012 göre üretilen Küçük hacimli, iyi bant genişliği, üstün elektrik özellikleri . Mikrodalga iletişim ve mikrodalga ölçüm cihazının farklı alanlarında en çok kullanılan rf koaksiyel konektörler.Şirketimiz tarafından geliştirilen yüksek performanslı konektör 20GHz'e ulaşabilir.
Şartname:
| elektriksel özellikler | |||
| İç direnç | 50Ω | ||
| Frekans aralığı | Solf kablosu DC ~ 12.4GHz ile bağlayın | ||
| DC ~ 18GHz yarı sert kablo ile bağlayın | |||
| Nominal Gerilim | 335VRMS * | ||
| Dielektrik Gerilim direnci | 1000VRMS * | ||
| Yalıtım direnci | ≥5000MΩ | ||
| Merkez Direnci | Merkez İletken | ≤3.0mΩ | |
| Dış İletken | ≤2.0mΩ | ||
| VSWE | ≤1.3 | ||
| Malzeme ve Mekanik Özellikler | |||
| Merkez İletken | Erkek | Pirinç Altın kaplama | |
| Kadın | Sn-P Bronz Altın kaplama | ||
| Elastik Kontak | Berilyum bronz Nikel kaplama | ||
| Kabuk ve diğer Metal Parçalar | Pirinç Nikel kaplama | ||
| Paslanmaz Pasivasyon | |||
| Sıkma Kolu | Pirinç Nikel kaplama | ||
| Sıkma torku | 0.79－1.13N. M | ||
| dayanıklılık | 500 döngü | ||
| Conta bileziği | Silikon lastik | ||
| izolatörler | PTFE | ||
Uygulama:
*Ağ
*Radar
*Otomotiv
* Satcom
* Bilgisayar / LAN
* Genişbant
*Enstrümantasyon
* Aşamalı dizi antenler
* Telekomünikasyon
* Uzay
* Karttan karta bağlantı
Ayrıntılı Görüntüler:

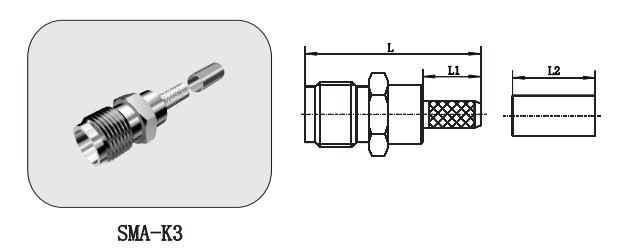

| Model numarası. | Açıklama | L (mm) | L1 | L2 | Kablo tipi |

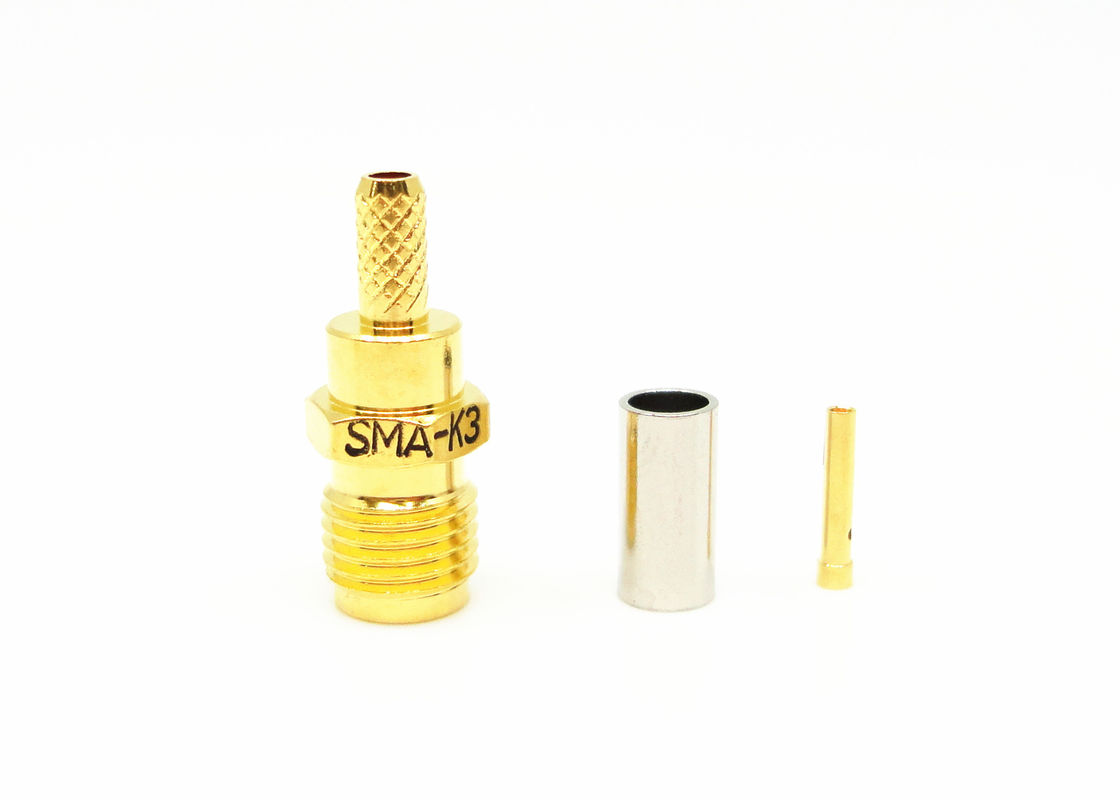

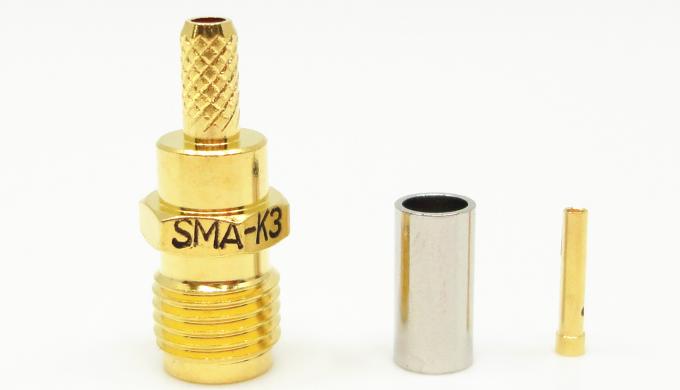

| SMA-K3 | RG316 kablosu için SMA dişi konnektör | 17 | 5.6 | 8 | RG316 |
| SMA-K4 | SFF kablosu için SMA dişi konnektör | 19.9 | 8.5 | 10 | SFF-50-2-2 |
| SMA-K5G | SFF kablosu için paslanmaz çelik dişi konnektör | 22 | 10 | 12 | SFF-50F3-1 |
Paketleme Detayları:
* Standart Ihracat Karton
* Müşterilerin ihtiyaçlarına göre
NOT:
Kullandığınız konektör bulunmazsa, lütfen 10.000'den fazla Konektör tipine sahibiz, lütfen ayrıntılarınızla bizimle iletişime geçin.
