Menşe yeri:
Çin
Sertifika:
CE ROHS
SMA serisi, mini, yüksek frekanslı RF koaksiyel konektör türüdür, MIL-C-39012'ye göre geliştirilmiş ve üretilmiştir. Küçük hacimli, iyi bant genişliği, üstün elektriksel özellikleri ile. Mikrodalga iletişim ve mikrodalga ölçüm cihazının farklı alanlarında en çok kullanılan rf koaksiyel konektörler.Şirketimiz tarafından geliştirilen yüksek performanslı konektör 20GHz'e ulaşabilir.
Şartname:
| elektriksel özellikler | |||
| İç direnç | 50Ω | ||
| Frekans aralığı | Solf kablosu DC ~ 12.4GHz ile bağlayın | ||
| DC ~ 18GHz yarı sert kablo ile bağlayın | |||
| Nominal Gerilim | 335VRMS * | ||
| Dielektrik Gerilim direnci | 1000VRMS * | ||
| Yalıtım direnci | ≥5000MΩ | ||
| Merkez Direnci | Merkez İletken | ≤3.0mΩ | |
| Dış İletken | ≤2.0mΩ | ||
| VSWE | ≤1.3 | ||
| Malzeme ve Mekanik Özellikler | |||
| Merkez İletken | Erkek | Pirinç Altın kaplama | |
| Kadın | Sn-P Bronz Altın kaplama | ||
| Elastik Kontak | Berilyum bronz Nikel kaplama | ||
| Kabuk ve diğer Metal Parçalar | Pirinç Nikel kaplama | ||
| Paslanmaz Pasivasyon | |||
| Sıkma Kolu | Pirinç Nikel kaplama | ||
| izolatörler | PTFE | ||
| Conta bileziği | Silikon lastik | ||
| dayanıklılık | 500 döngü | ||
| Sıkma torku | 0.79－1.13N. M | ||
Avantajları:
1. SMA RF konnektörleri hızlı bağlantı, push-on veya standart arayüz, düz, 90 derece versiyonları, bölme veya 4 delikli panel konfigürasyonlarında mevcuttur
2. SMA RF konektörü, lehim veya sıkma gerekmeden, iki konnektörü birbirine vidalayarak yüksek kaliteli ve hızlı kombinasyonlardır.
3. SMA elektrik konnektörleri mikrodalga, antenler ve test aletleri vb.
4. SMA RF konektörü, 18 GHz'e kadar minyatür boyut, titreşim geçirmez ve geniş frekans aralığı ile dişli kaplin RF koaksiyel konektörlerdir
Uygulama:
*Askeri
* Karttan karta bağlantı
* Genişbant
*Enstrümantasyon
* Aşamalı dizi antenler
* Telekomünikasyon

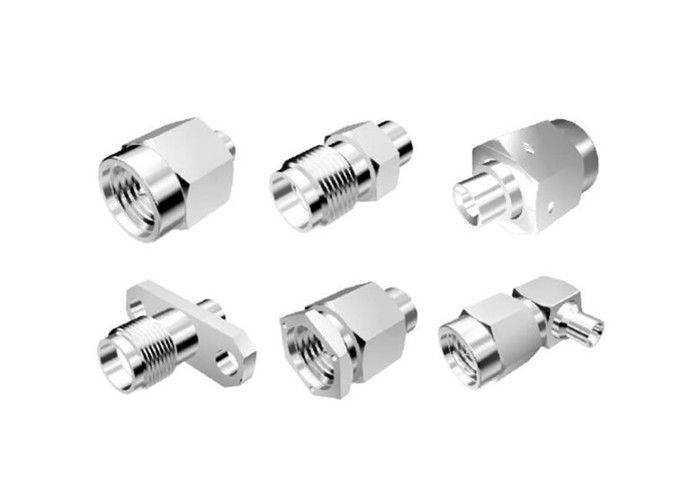

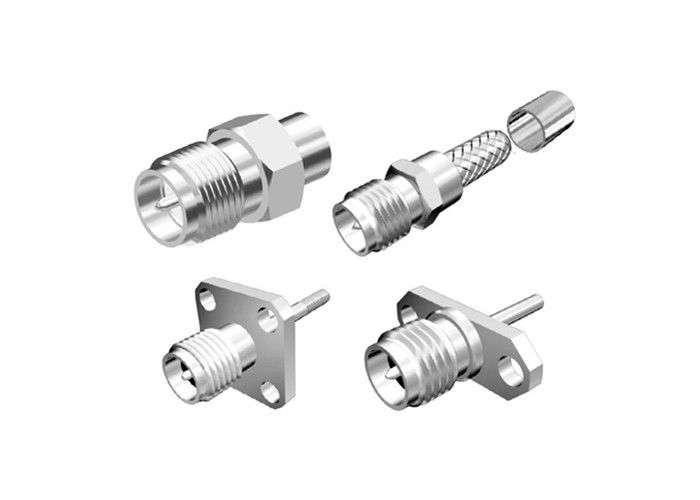

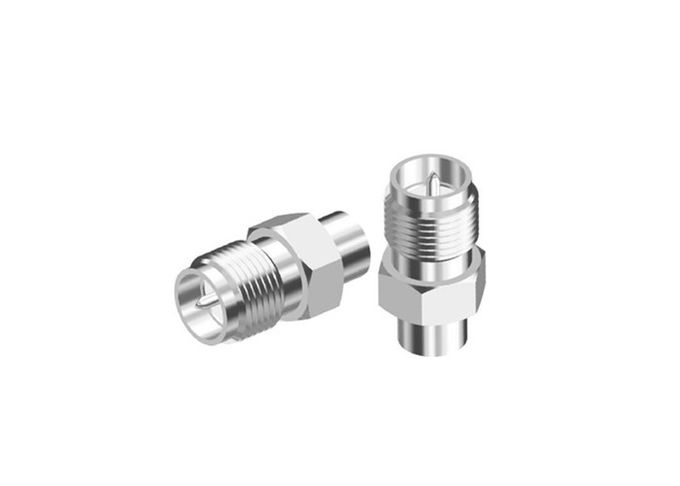

Daha fazla resim:
NOT:
Kullandığınız konektör bulunmazsa, lütfen 10.000'den fazla Konektör tipine sahibiz, lütfen ayrıntılarınızla bizimle iletişime geçin.
