Menşe yeri:
Çin
Sertifika:
CE ROHS
SMA serisi bir çeşit mini, yüksek frekanslı RF koaksiyel konnektör, geliştirilen ve Xi'an Elite Elektronik Industrial Co, Ltd tarafından MIL-C-39012 göre üretilen Küçük hacimli, iyi bant genişliği, üstün elektrik özellikleri . Mikrodalga iletişim ve mikrodalga ölçüm cihazının farklı alanlarında en çok kullanılan rf koaksiyel konektörler.Şirketimiz tarafından geliştirilen yüksek performanslı konektör 20GHz'e ulaşabilir.
Şartname:
| elektriksel özellikler | |||
| İç direnç | 50Ω | ||
| Frekans aralığı | Solf kablosu DC ~ 12.4GHz ile bağlayın | ||
| DC ~ 18GHz yarı sert kablo ile bağlayın | |||
| Nominal Gerilim | 335VRMS * | ||
| Dielektrik Gerilim direnci | 1000VRMS * | ||
| Yalıtım direnci | ≥5000MΩ | ||
| Merkez Direnci | Merkez İletken | ≤3.0mΩ | |
| Dış İletken | ≤2.0mΩ | ||
| VSWE | ≤1.3 | ||
| Malzeme ve Mekanik Özellikler | |||
| Merkez İletken | Erkek | Pirinç Altın kaplama | |
| Kadın | Sn-P Bronz Altın kaplama | ||
| Elastik Kontak | Berilyum bronz Nikel kaplama | ||
| Kabuk ve diğer Metal Parçalar | Pirinç Nikel kaplama | ||
| Paslanmaz Pasivasyon | |||
| Sıkma Kolu | Pirinç Nikel kaplama | ||
| Sıkma torku | 0.79－1.13N. M | ||
| dayanıklılık | 500 döngü | ||
| Conta bileziği | Silikon lastik | ||
| izolatörler | PTFE | ||
Avantajları:
1. SMA RF konektörü, lehim veya sıkma gerekmeden, iki konnektörü birlikte vidalayarak yüksek kaliteli ve hızlı kombinasyonlardır.
2. SMA elektrik konnektörleri mikrodalga, antenler ve test aletleri vb.
3. SMA RF konektörü minyatür boyutu, titreşim geçirmez ve 18 GHz'e kadar geniş frekans aralığı ile dişli kaplin RF koaksiyel konektörler
4. SMA RF konnektörleri hızlı bağlantı, push-on veya standart arayüz, düz, 90 derece versiyonları, bölme veya 4 delikli panel konfigürasyonlarında mevcuttur
Uygulama:
*Ağ
*Radar
*Otomotiv
* Satcom
* Bilgisayar / LAN
* Genişbant
*Enstrümantasyon
* Aşamalı dizi antenler
* Telekomünikasyon
* Uzay
* Karttan karta bağlantı

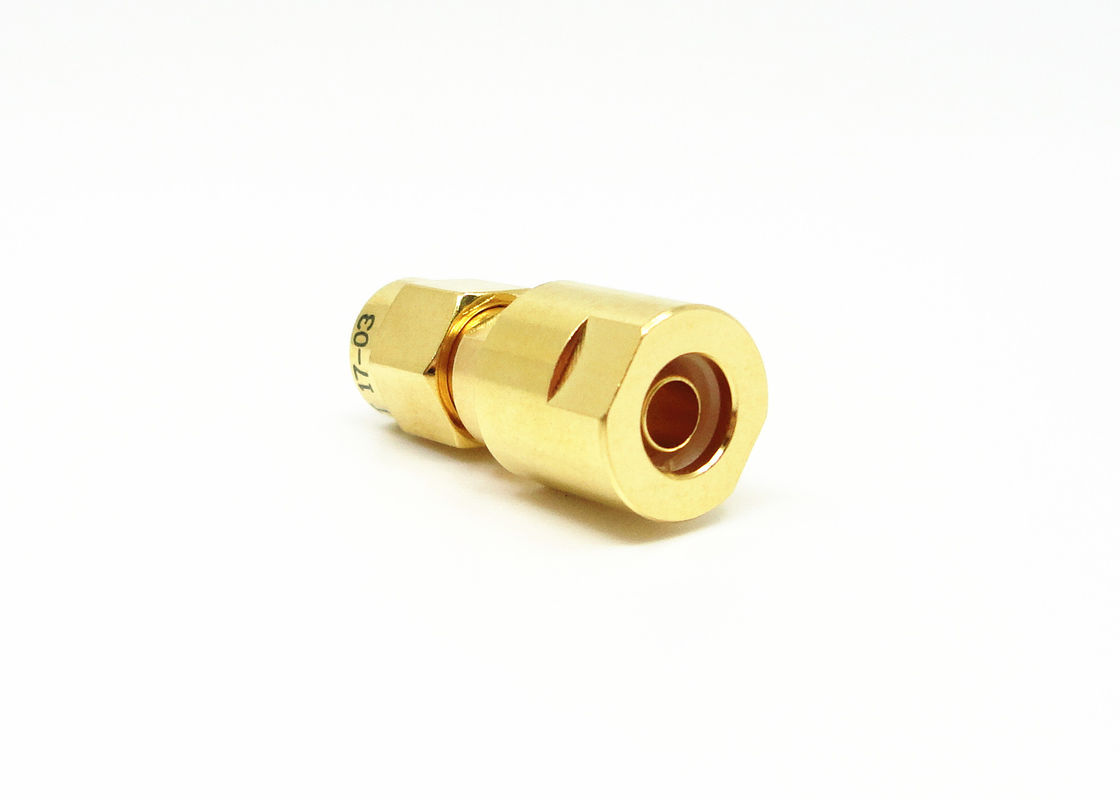

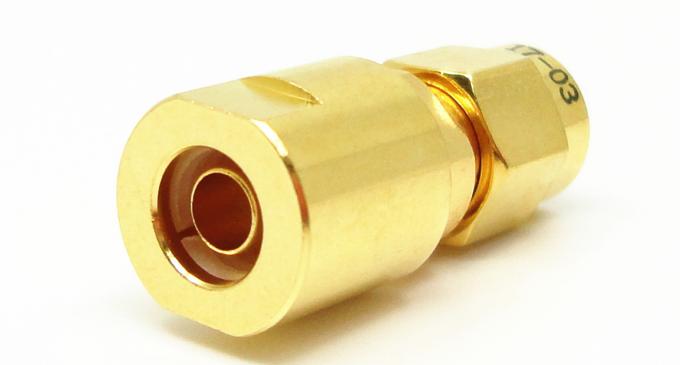

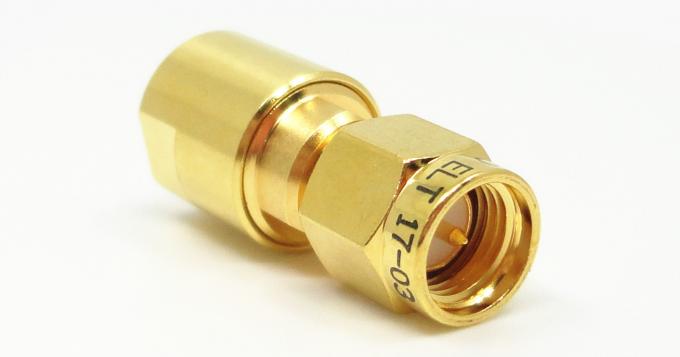

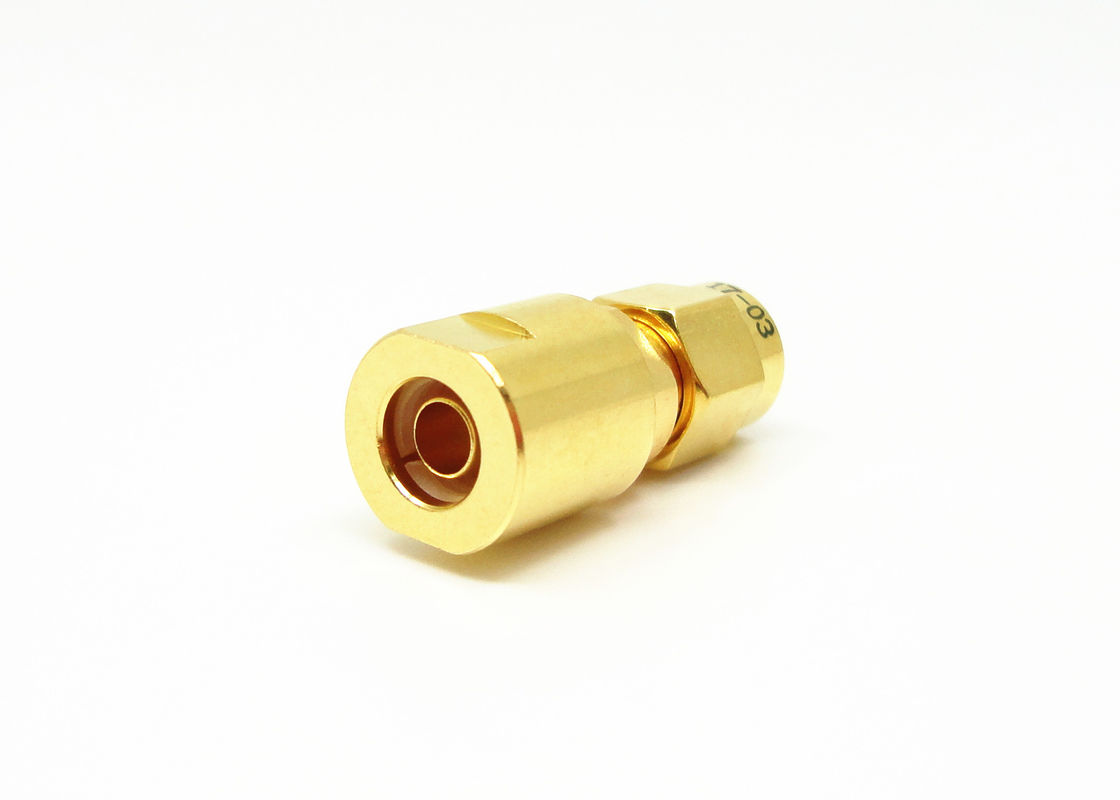

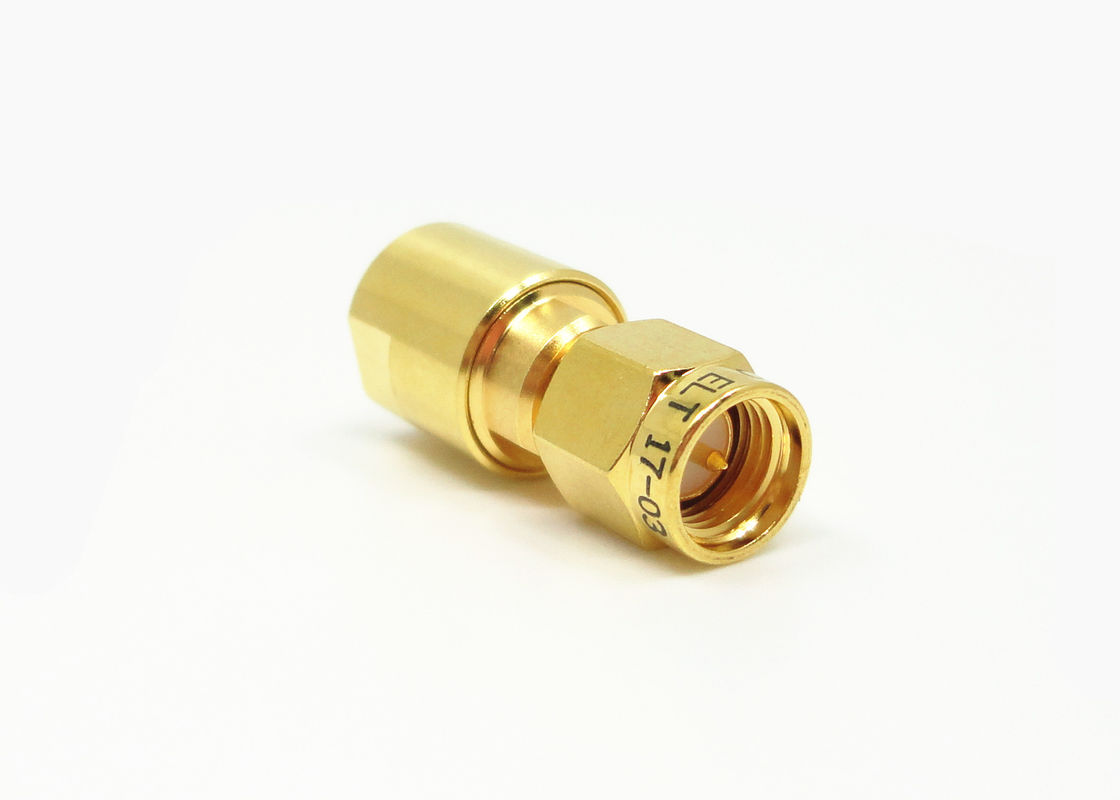

Ayrıntılı Görüntüler:

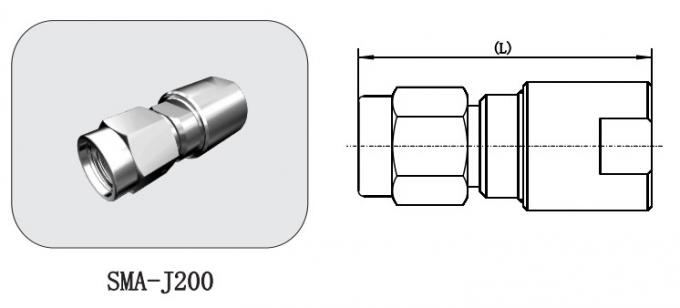

| Model numarası. | Açıklama | Uzunluk (mm) | Kablo tipi |

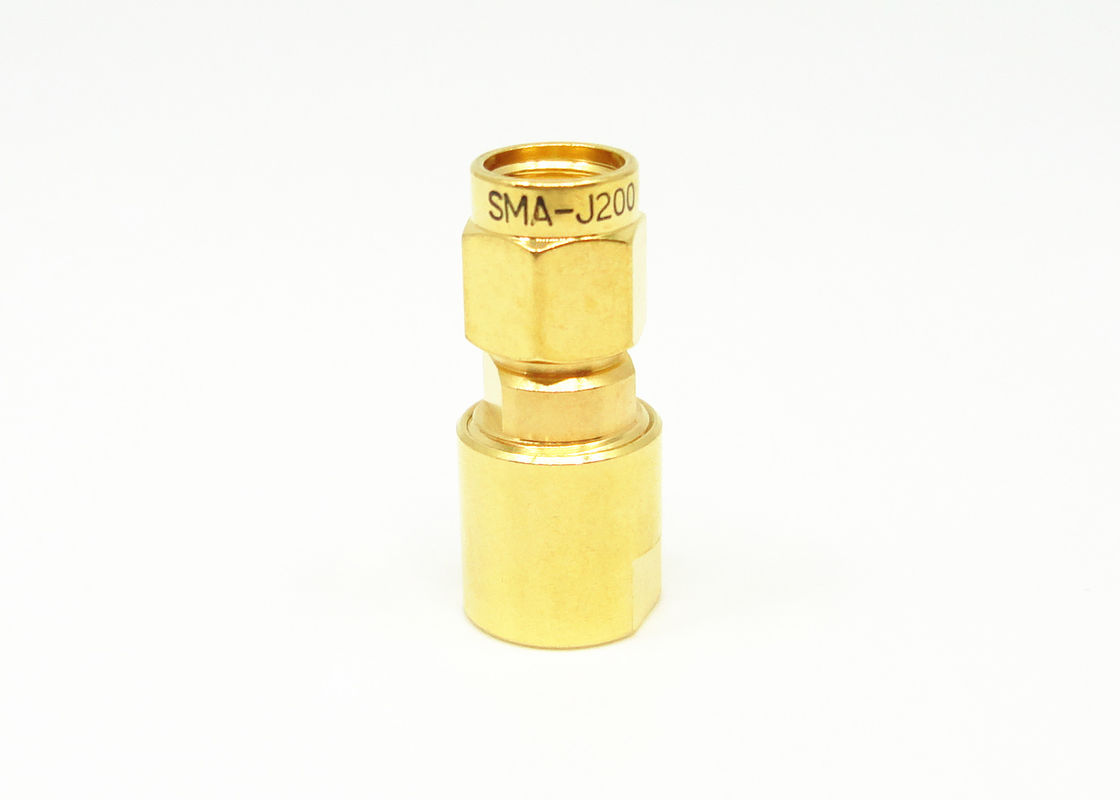

| SMA-J200 | LMR200 kablosu için SMAmale konnektörü | 23 | LMR200 |
| SMA-J416G | MF147 kablo için paslanmaz çelik SMA erkek konnektör | 22.2 | MF147B |
| SMA-417G | CXN3499 kablo için paslanmaz çelik SMA erkek konnektör | 24.2 | CXN3499 |
Paketleme Detayları:
* Standart Ihracat Karton
* Müşterilerin ihtiyaçlarına göre
NOT:
Kullandığınız konektör bulunmazsa, lütfen 10.000'den fazla Konektör tipine sahibiz, lütfen ayrıntılarınızla bizimle iletişime geçin.
