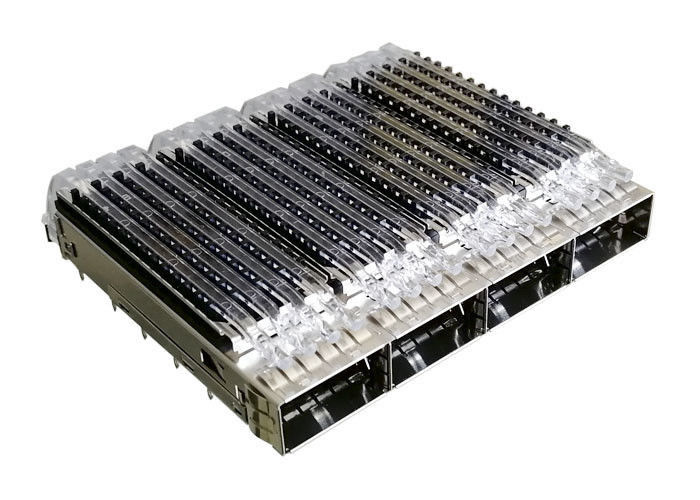

Bakır Alaşım Ganged Qsfp28 SFP Kafes Konektörü Dört Bağlantı Noktaları ISO 9001 ISO 14001 Onayı

Bakır Alaşımlı Ganged Qsfp28 Kafes Dört Bağlantı Noktalı ISO 9001 ISO 14001 Onayı

1. QSFP nedir?

QSFP alıcı-vericileri, kullanıcıların çok modlu veya tek modlu fiber üzerinden gereken optik erişimi sağlamak için her bir bağlantı için uygun alıcı-vericiyi seçmelerine izin veren çeşitli verici ve alıcı tipleriyle mevcuttur. QSFP modülleri birkaç farklı kategoride bulunur:

4 x 1 Gbit / s QSFP

Orijinal QSFP belgesi, Gigabit Ethernet, 4GFC (FiberChannel) veya DDR InfiniBand taşıyan dört kanal belirtmiştir.

4 x 10 Gbit / s QSFP +

QSFP +, 10 Gigabit Ethernet, 10GFC FiberChannel veya QDR InfiniBand taşıyan dört adet 10 Gbit / sn kanalı desteklemek için QSFP'nin bir gelişimidir. 4 kanal tek bir 40 Gigabit Ethernet bağlantısında da birleştirilebilir. Genellikle Veri merkezi, 40G Ethernet, Infiniband ve diğer iletişim standartlarının uygulanması içindir.

4 x 14 Gbit / s QSFP + (QSFP14)

QSFP14 standardı, FDR InfiniBand, SAS-3'ü taşımak üzere tasarlanmıştır. veya 16G Fiber Kanal

4 x 28 Gbit / s QSFP + (QSFP28)

QSFP28 standardı, 100 Gigabit Ethernet, EDR InfiniBand taşımak üzere tasarlanmıştır. veya 32G Fiber Kanal. Bu alıcı-verici tipi, tek bir 100GbE bağlantı noktasını dört bağımsız 25 gigabit ethernet bağlantı noktasına (QSFP28 ila 4x-SFP28) uyarlamak için doğrudan bağlanan koparma kablolarıyla da kullanılır. Bazen bu alıcı-verici tipine, basitlik amacıyla "QSFP100" veya "100G QSFP" de denir.

2. Biz Kimiz?

kafesler ağ, telekomünikasyon ve veri merkezi endüstrilerinde yaygın olarak kullanılan bir dizi QSFP28 Kafes montajı tedarik eder. 40G ila 100G Ethernet Uygulamasını destekleyen yeni nesil yüksek hızlı I / O cihazları. Press Fit bakır alaşımlı kafesler EMI yayı veya EMI conta çeşitleri sunar ve mevcut QSFP optik modülleri (Alıcı Verici) ve kablo montajlarıyla tamamen geriye dönük uyumludur.

QSFP28 Alıcı-Vericiler esas olarak 40G ila 100G Ethernet Uygulaması için kullanılır, kompakt tasarım, düşük güç tüketimi ve düşük maliyet 100G Ethernet Uygulamasında ilk seçenek haline getirir;

QSFP28 Kafesi, sonraki QSFP28 Alıcı-Verici (Optik Modül) Türleriyle Uyumludur

• 100GBASE-SR4 QSFP28 Alıcı-Verici
• 100GBASE-PSM4QSFP28 Alıcı-Verici
• 100GBASE-LR4 QSFP28 Alıcı-Verici
• 100GBASE-CWDM4 QSFP28 Alıcı-Verici

Yukarıda belirtilenler dışında QSFP28 Alıcı-Verici türleri;

3 QSFP28 Kafes (49001-00N011 ) Yapısı:

• 1 X 4 Bağlantı Noktaları Ganged QSFP28 Kafes, Entegre SFP Konnektörsüz
• QSFP28 Kafes Uzunluğu: 67,9 mm
• QSFP28 Kafes Genişliği: 76,46 mm
• QSFP28 Kafes Yüksekliği: 15,15 mm (Isı Emicili)
• QSFP28 Kafes Pres Fit PIN Uzunluğu: 2,05 mm
• Tek Bağlantı Noktası Genişliği: 18,75 mm
• Tek Bağlantı Noktası Yüksekliği: 8,95 mm
• Damgalı ve Şekillendirilmiş Metal Kafes, ısı dağılımı deliği ile;
• Hafif Borular ile bağlantı durumunu bildirin
• Isı Emici ile, ısı emici Malzeme Alüminyum, Yüzeyde Siyah Oksit işlemi ile
• Basın Fit Montaj Tipi, gerektiği gibi özelleştirilebilir
• Kafes Malzeme: Bakır Alaşım
• KLİPS: Paslanmaz Çelik
• EMI Tab Yay ile, çerçeveye daha iyi EMI koruması sağlayın

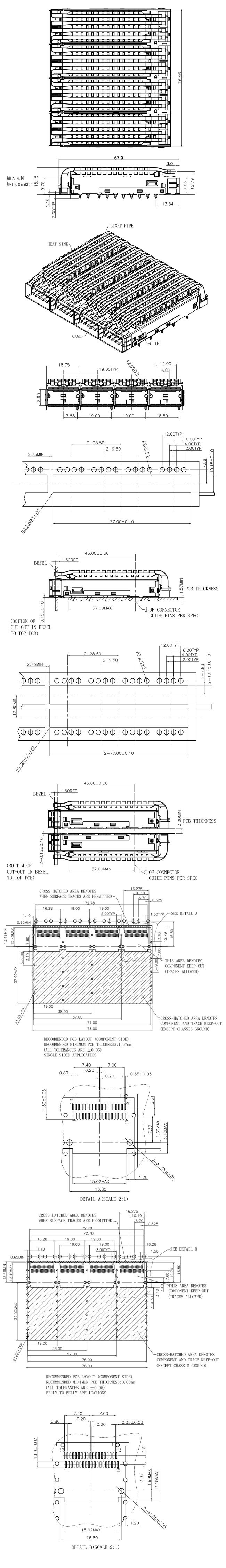

4. Teknik Çizim

Aşağıdaki Çizimlerden Demensions Ayrıntılarını Bilebilirsiniz

5. GLGNET Özelleştirme Hizmeti

• EMI Kafesli Entegre QSFP28 Konektör, izole QSFP28 Konnektör veya İzole QSFP28 Kafes yapma desteği
• QSFP28 Kafesi 1 xn Birleştirilmiş Yapı veya 2 xn Yığılmış Yapı ile olabilir
• QSFP28 Kafes farklı ısı dağılımı Deliği ile olabilir
• QSFP28 Kafes, Işık boruları ile veya Kafes üst veya alt kısmında, Dahili veya üzerinde olabilir
• QSFP28 Kafes Isı Emici ile veya olmadan olabilir ve farklı Stil ile Isı emici
• QSFP28 Kafes EMI Parmak Yayı veya elastomerik Conta ile olabilir
• Farklı Montaj Tip, basın Fit veya Lehim Post ve Pim uzunluğu özelleştirilebilir

6. GLGNET QSFP28 Kafes ( 49007-00N011 ) Uygulamaları:

• Veri iletişimleri
• İleri teknoloji sunucular
• Ağ
• Fiber Kanal ve Gigabit Ethernet
• Ağ donanımları
• Yönlendirici / Switch
• Sunucular
• Depolama
• Telekomünikasyon
• Anahtarlar
• Telekomünikasyon donanımı

Bu, bu ürün için kesin bir uygulama listesi değildir. Bazı yaygın kullanımları temsil eder.

7. GLGNET Avantajları:

• Biz kendi Donanım Kalıp ve Plastik Kalıp
• 3 adet LS-WEDM Makinasına sahiptir
• 12 WEDM Makinesi ve 8 CNC Makinesi Var
• 20 Taşlama Makinesi ve 12 Elektrik Deşarj Makinesi
• 30 Damgalama Makinesi Vardır
• 55 Plastik Enjeksiyon Makinesi Var
• Otomatik Montaj Atölyeleri Var
• Hızlı Tepki, profesyonel Ar-Ge Mühendisleri, pozitif Hizmet Ekibi, tüm süreci sağlamak etkin ve iyi organize;
• Variety Konnektörlerde 20 yıllık deneyim
• 1500 Çalışan
• 58 Ar-Ge Mühendisleri.
• 22000 metrekare Fabrika
• 20kk bağlantı noktası / ay Kapasite
• Costom Hizmetini destekliyoruz;
• Ürünlerimiz RoHS uyumlu, ULAŞMAK ve UL sertifikası
• HUAWEI, ZTE, FOXCONN, XIAOMI, TCL ve benzeri ile uzun vadeli şirket
• 20KK Prots / Ay Kapasite
• ISO9001, ISO14001, QC080000, OHSAS18001 ve IECC uluslararası yönetim sistemi sertifikası

8. GLGNET QSFP28 Kafes Avantajları:
