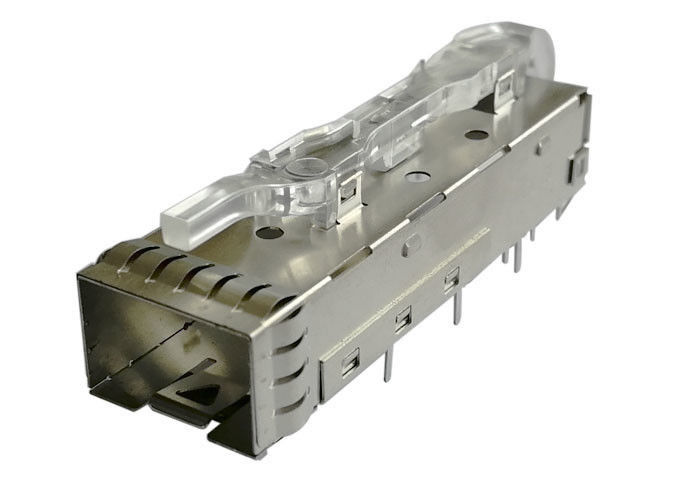

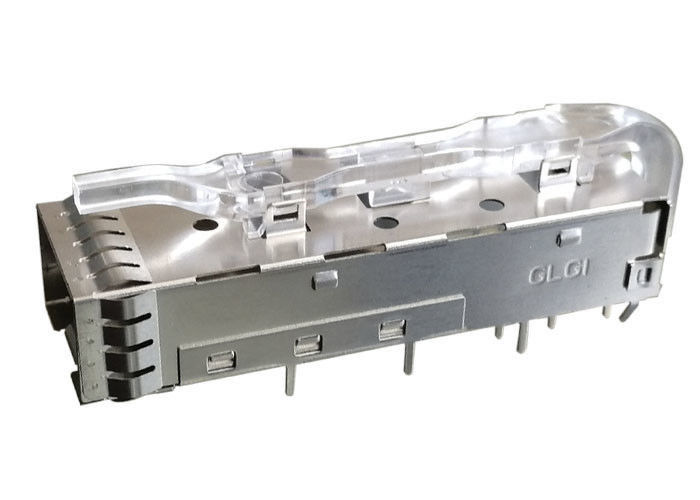

Hafif Boru EMI Yaylı Parmak ile 3.0 mm Lehim Direk PIN 1 x 1 SFP Kafes Montajı

Hafif Boru EMI Yaylı Parmak ile 3.0 mm Lehim Direk PIN 1 x 1 SFP Kafes Montajı

Özellikleri

• Ayrı ayrı veya kit olarak mevcuttur (SFPK Serisi)

• Tek veya çok portlu (panel montajlı) kafeslerle mevcuttur

• SFP konnektörü ve kafesi ile kullanışlı kit

• Basınca daha iyi oturan tutma ve ana kart deliklerine temas için 3D ayak tasarımı

• Tek parça, paslanmaz çelik yapı

• Arka yay parmakları ile düşük emisyonlu tasarım - radyasyonun geçmesi için açıklık yok

• Geliştirilmiş alıcı-verici başlangıç ​​yayları

• Basit ve hızlı kurulum / kaldırma

• Kafes çıkarıldığında anasistem kartı delikleri hasar görmedi

• Tüm SFP kafes yüzeylerinde ısı transfer pencereleri

• MSA uyumlu ana bilgisayar kartı düzenlerini ve alıcı-verici tasarımlarını destekler

Faydaları:

• Bant ve makarada paketlenmiş MT tasarımı
• PCB'ye kolay yerleştirme ve yerleştirme sağlar
• Press-fit, lehim direk ve PCI (1 °) versiyonlarında tek portlu kafesler mevcuttur; preslenmiş tipte çete kafesleri
• Çeşitli levha kalınlıklarında ve montaj işlemlerinde kullanılmasını sağlar
• Press-fit kuyrukları, tek ve toplu kafesler için göbek-göbek uygulamalarına uygundur
• PCB gayrimenkulünün en iyi şekilde kullanılmasını sağlar

Genel bakış:

3) Isı Yayılımı

Termal olarak geliştirilmiş çözümlerimiz, kafesler arasında daha iyi önden arkaya ve önden arkaya hava akışı sunarak endüstri lideri termal performans için daha iyi ısı dağılımı sağlar.

4) Sinyal Kalitesi

Sinyal kalitesini artırmak için, SFP portföyü EMI'yi azaltmak ve devre performansının bozulmasını önlemek ve standartlara uygunluğu sağlamak için mandal plakasına odaklanır. Ürünler, müşteri sistemi gereksinimlerini karşılamak için hem bir EMI yayı hem de EMI elastomerik conta versiyonlarında sunulmaktadır.

5) Temel Özellikler ve Yararları, Performans ve Esneklik

• Tek portlu, birleştirilmiş (1xN) ve yığılmış (2xN) konfigürasyonlarda kafesler sunar; göbek-göbek montaj kafesleri de sunulmaktadır
• EMI muhafazası için elastomerik contalar veya yaylar içerir
• Isı emici ve hafif boru seçenekleri sunar
• Yığılmış kafeslerde entegre yüksek hızlı konektör bulunur
• Doğrudan bağlanan bakır kablo montajları ve LC optik konektörler ve kablo montajlarının SFP portföyünü tamamlayıcı
• PCI kart uygulamaları için kafesler mevcuttur (bir derece montaj açısı)

6) Uygulamalar

Ürüne Göre

• Kurumsal Depolama Alanı: Sunucu
• Ağ: Yönlendirici, Optik Taşıma Anahtarı
• Telekomünikasyon: Uzaktan Radyo Başlığı, Baz İstasyonu Anahtarı

Protokol tarafından

• SONET
• Gigabit Ethnet
• Fiber Kanal
• Seri veri iletimi

Ürün yapısı:

• 1 x 1 Tekli Bağlantı Noktası;
• Damgalı ve Şekillendirilmiş Metal Kafes;
• Hafif Borular ile bağlantı noktası durumu
• Isı Emici olmadan, gerektiği gibi özelleştirilebilir
• Montaj Tipi, gerektiği gibi özelleştirilebilir
• Kafes Malzeme: Bakır Alaşım
• KLİPS: Paslanmaz Çelik
• Elastomerik contalı veya contasız
• Kafes Uzunluğu: 53.4 mm
• Kafes Genişliği: 14.0 mm
• Kafes Yüksekliği: 9.55 mm

Özelleştirme Hizmetleri

• 1 xn veya 2 xn Yapılar
• Hafif boru ile veya olmadan
• Isı Emicisiz OE ile
• Elastomerik veya metal contalı veya contasız
• Entegre Konnektörlü veya Entegre Olmayan Konnektörlü Kafes
• EMI Yaylı Parmaklı veya Parmaksız
