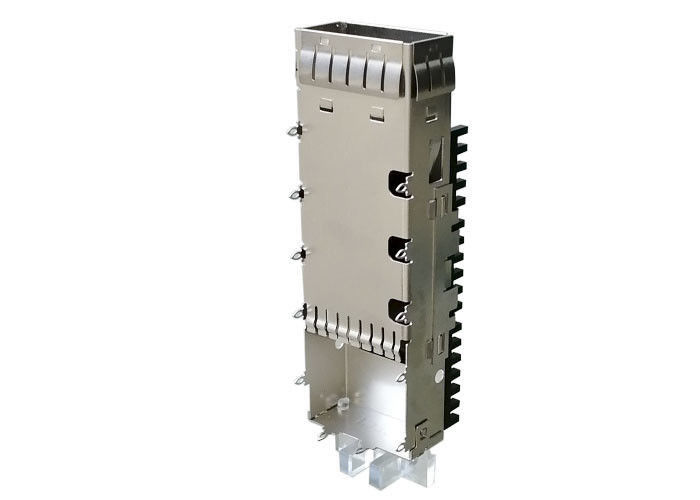

QSFP14 Optik Modülü için QSFP Kafes SFP Kafes Konektörü Tek Bağlantı Noktası
1. QSFP'ye Genel Bakış:
Dörtlü Küçük Form Faktörü Takılabilir (QSFP), veri iletişim uygulamaları için kullanılan kompakt, çalışırken takılabilir bir alıcı-vericidir. Form faktörü ve elektrik arabirimi, Küçük Form Faktörü Komitesi'nin himayesinde çok kaynaklı bir anlaşma (MSA) ile belirtilir. Ağ donanımını (sunucular ve anahtarlar gibi) bir fiber optik kabloya veya aktif veya pasif elektrik bakır bağlantısına bağlar. QSFP için 4x1 Gb / s ve QSFP + için 4x10 Gbit / s ve 100 Gbit / için kullanılan QSFP28 olarak bilinen en yüksek 4x28 Gbit / s veri hızlarına izin veren birçok ağ bileşeni satıcısı tarafından ortaklaşa geliştirilen ve desteklenen bir endüstri biçimidir. s bağlantıları.
ITEntegre konnektörlü veya konnektörsüz olabilen QSFP Kafesi üretin (elektrik arayüzü);
Kullanıcıların Optik Sinyali veya Elektrik Sinyalini yüksek hızda iletmeleri gerekir, Fiber, QSFP Alıcı-Verici, elektrik arabirimi ve QSFP Kafesi gereklidir;
QSFP kafesi EMI için bir Koruyucu Kafes, tek Parça Bakır Alaşımlı Malzemeler, birçok Isı Yayma deliği, Montaj Pimi (Delikten veya Basın Fit PIN), Işık boruları ve Isı emici.
2. QSFP Kafes Özellikleri
Tek parça, Bakır Alaşımlı yapı
QSFP14 alıcı-vericileri ile montaj ilişkisi
Tek veya çok portlu (panel montajlı) kafeslerle mevcuttur
QSFP konektörü / Arabirimi ve kafesi ile kullanışlı kit
Arka yay parmakları ile düşük emisyonlu tasarım - radyasyonun geçmesi için açıklık yok
Geliştirilmiş alıcı-verici başlangıç yayları
Basınca daha iyi oturan tutma ve ana kart deliklerine temas için 3D ayak tasarımı
Basit ve hızlı kurulum / kaldırma
Kafes çıkarıldığında anasistem kartı delikleri hasar görmedi
Konektörler ve kafes mevcut
Kafeslerde pres geçmeli veya delikli lehim kabloları
Ayrı ayrı veya kit olarak mevcuttur (SFPK Serisi)
Tüm QSFP kafes yüzeylerinde ısı transfer pencereleri
MSA uyumlu ana bilgisayar kartı düzenlerini ve alıcı-verici tasarımlarını destekler
3. Özelleştirme Hizmeti
- EMI Kafesleri, yalıtılmış SFP Konektörü veya Yalıtılmış SFP Kafesleri ile Entegre SFP Konektörü yapma desteği
- QSFP Kafesi 1 xn Birleştirilmiş Yapı veya 2 xn Yığılmış Yapı ile olabilir
- QSFP Kafes farklı ısı dağılımı Delik ile olabilir
- QSFP Kafes Işık boruları ile veya Kafes üst veya buttom yerleşik veya üzerinde olabilir
- QSFP Kafes Isı Emici ile veya olmadan olabilir ve farklı Stil ile Isı emici
- QSFP Kafesi EMI Parmak Yayı veya elastomerik Conta ile olabilir
- Farklı Montaj Tip, basın Fit veya Lehim Post ve Pim uzunluğu özelleştirilebilir

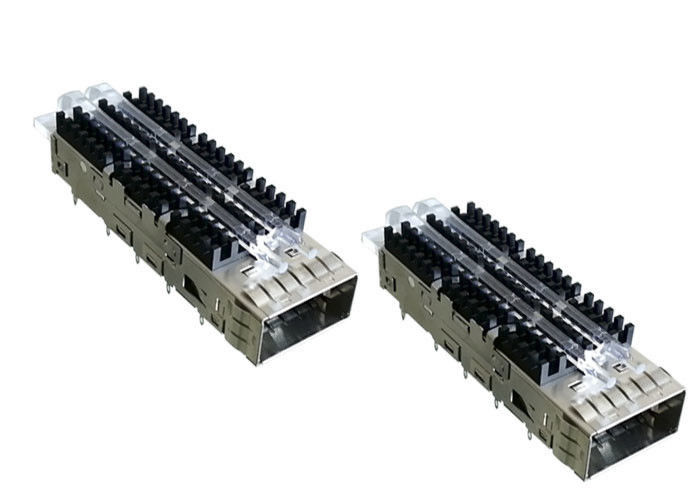

4. QSFP Kafesi (48001-00N011 ) Yapısı:
| Ürün adı | Tek portlu QSFP14 Isı Emicili Kafes, hafif borular, Entegre Arabirim olmadan |
| QSFP Kafes Uzunluğu | 65.8 mm (milimetre) |
| QSFP Kafes Genişliği | 19,46 mm |
| QSFP Kafes Yüksekliği | 13.7 mm (milimetre) |
| QSFP Kafes Pres Fit Pimi Uzunluğu | 2,05 mm |
| QSFP Kafes Tek Bağlantı Noktası Genişliği | 18.75 mm (milimetre) |
| QSFP Kafesi Tek Bağlantı Noktası Yüksekliği | 8.95 mm (milimetre) |
| Görünüm | Damgalı ve Şekillendirilmiş Metal Kafes, ısı dağılımı deliği ile |
| Hafif Borular | İle, Kullanıcıya bağlantı durumunu bildirin |
| Soğutucu | İle, daha iyi ısı dağılımı sağlamak |
| Monut Türü | Pres Montaj Tipi |
| Kafes Malzemeleri | Bakır alaşımı |
| EMI Parmak Yayı | İle daha iyi EMI koruması sağlayın |
| EMI Conta | olmadan |
5.QSFP Kafesi (48001-00N011 ) Uygulamalar:
- QSFP Konektörü / QSFP Optik Modülü / QSFP Transcever
- Sunucular
- Depolama
- Telekomünikasyon
- Anahtarlar
- Telekomünikasyon donanımı
- Veri iletişimleri
- İleri teknoloji sunucular
- Ağ
- Fiber Kanal ve Gigabit Ethernet
- Ağ donanımları
- Yönlendirici / Switch
Bu, bu ürün için kesin bir uygulama listesi değildir. Bazı yaygın kullanımları temsil eder.
6. Ürün Avantajları
| madde | Yararları |
| Bant ve makarada paketlenmiş MT tasarımı | PCB'ye kolay yerleştirme ve yerleştirme sağlar |
| Press-fit, lehim direk ve PCI (1 °) versiyonlarında tek portlu kafesler mevcuttur; preslenmiş tipte çete kafesleri | Çeşitli levha kalınlıklarında ve montaj işlemlerinde kullanılmasını sağlar |
| Press-fit kuyrukları, tek ve toplu kafesler için göbek-göbek uygulamalarına uygundur | PCB gayrimenkulünün en iyi şekilde kullanılmasını sağlar |
| Takıldığında modüle yönelik "göbek-göbek" | Modülün bağlantı noktasından çıkarılması kolaylığı |
| SMT Işık Yayan Diyotlarla (LED'ler) kullanım için entegre ışık boruları | Kullanıcıya bağlantı noktası durumu ve etkinlik geri bildirimi sağlar |
| Benzersiz başparmak mandalı | Sezgisel sıkma ve çekme mandallama mekanizması sağlar |
| PCB'ye bastırarak sonlandırma | Lehimlemeyi ortadan kaldırır, uygulanan maliyeti düşürür ve lehimle ilgili sorunlardan kaçınır |
| Mafsallı kafeslerde 360 ° elastomerik contalar, yaylı parmaklar ve çoklu topraklama pimi konumları bulunur | Çerçeveye gelişmiş EMI koruması sağlar |
| Elastomerik veya metal conta | Üstün EMI koruması için iki seçenek |
| Çinko döküm sırtlıklar | 360 ° Elektromanyetik Parazit (EMI) koruması sağlayın |
7. Avantajları:
- Hızlı Tepki, profesyonel Ar-Ge Mühendisleri, pozitif Hizmet Ekibi, tüm süreci sağlamak etkin ve iyi organize;
- Variety Konnektörlerde 20 yıllık deneyim
- 1500 Çalışan
- 58 Ar-Ge Mühendisleri.
- 22000 metrekare Fabrika
- 20kk bağlantı noktası / ay Kapasite
- Costom Hizmetini destekliyoruz;
- Ürünlerimiz RoHS uyumlu, ULAŞMAK ve UL sertifikası
- HUAWEI, ZTE, FOXCONN, XIAOMI, TCL ve benzeri ile uzun vadeli şirket
- 20KK Prots / Ay Kapasite
- ISO9001, ISO14001, QC080000, OHSAS18001 ve IECC uluslararası yönetim sistemi sertifikası
- Biz kendi Donanım Kalıp ve Plastik Kalıp
- 3 adet LS-WEDM Makinasına sahiptir
- 12 WEDM Makinesi ve 8 CNC Makinesi Var
- 20 Taşlama Makinesi ve 12 Elektrik Deşarj Makinesi
- 30 Damgalama Makinesi Vardır
- 55 Plastik Enjeksiyon Makinesi Var
- Otomatik Montaj Atölyeleri Var
Isı dağılımı
Termal olarak geliştirilmiş çözümlerimiz, kafesler arasında daha iyi önden arkaya ve önden arkaya hava akışı sunarak endüstri lideri termal performans için daha iyi ısı dağılımı sağlar.
Sinyal Kalitesi
Sinyal kalitesini artırmak için, SFP portföyü EMI'yi azaltmak ve devre performansının bozulmasını önlemek ve standartlara uygunluğu sağlamak için mandal plakasına odaklanır. Ürünler, müşteri sistemi gereksinimlerini karşılamak için hem bir EMI yayı hem de EMI elastomerik conta versiyonlarında sunulmaktadır.
Temel Özellikler ve Avantajlar, Performans ve Esneklik
- Tek portlu, birleştirilmiş (1xN) ve yığılmış (2xN) konfigürasyonlarda kafesler sunar; göbek-göbek montaj kafesleri de sunulmaktadır
- EMI muhafazası için elastomerik contalar veya yaylar içerir
- Isı emici ve hafif boru seçenekleri sunar
- Yığılmış kafeslerde entegre yüksek hızlı konektör bulunur
- Doğrudan bağlanan bakır kablo montajları ve LC optik konektörler ve kablo montajlarının SFP portföyünü tamamlayıcı
- PCI kart uygulamaları için kafesler mevcuttur (bir derece montaj açısı)

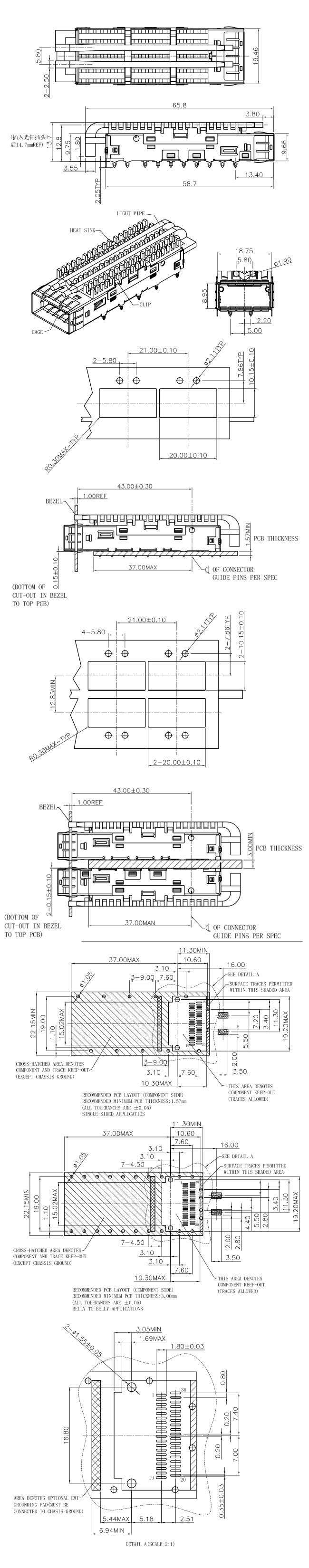

9. Teknik Çizim
Aşağıdaki Çizimlerden Demensions Ayrıntılarını Bilebilirsiniz
