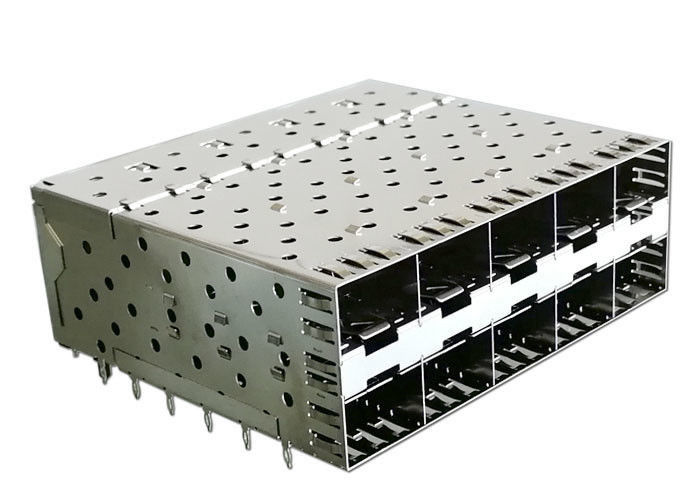

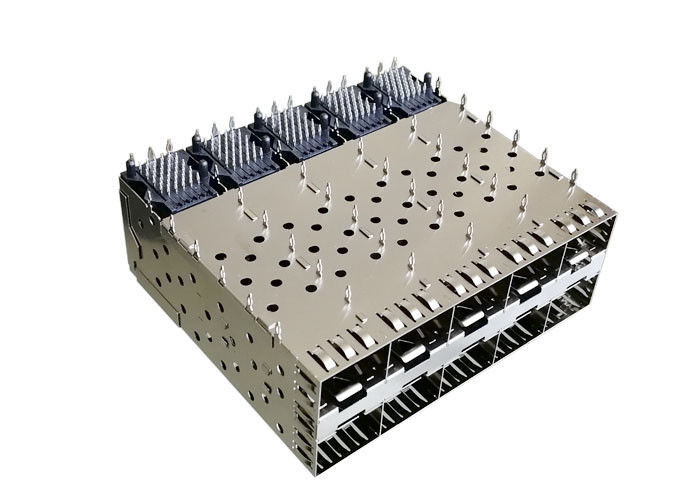

EMI Parmak Yayı ile Entegre Arayüz Konnektörü ile 2 X 5 Yığılmış SFP Çantası

SFP Kafes Konnektörü EMI Parmak Yayı ile Entegre Arayüz Konnektörü ile 2 x 5 Yığılmış SFP Kafesi

BİZİM, piyasada mevcut en sağlam mekanik tasarıma sahip Küçük Form Faktörü Takılabilir (SFP) alıcı-vericiler için kafesini sunmaktadır. Kafes, yüksek hacimli üretim eforunu azaltmak için pres fit uygulamaları için tasarlanmıştır. Dıştan bükülmüş çerçeve temas yayları ve tek parça yapı EMI performansını artırır.

SFP tasarımı XFP, X2, EXNPAK'tan daha Kompakt, Maliyet de daha düşük, daha yüksek iletim hızı ve daha uzun iletim mesafesi gerektiren Ağ ve Telekomünikasyon Alanlarında giderek daha popüler hale geliyor Mesafe;

1. Özelleştirme Hizmeti

• EMI Kafesleri, yalıtılmış SFP Konektörü veya Yalıtılmış SFP Kafesleri ile Entegre SFP Konektörü yapma desteği
• SFP Kafesi 1 xn Birleştirilmiş Yapı veya 2 xn Yığılmış Yapı ile olabilir
• SFP Kafes farklı ısı dağılımı Deliği ile olabilir
• SFP Cage, Hafif borularla veya olmadan, Kafes üst veya alt kısmında veya içinde olabilir
• SFP Kafes Isı Emici ile veya olmadan olabilir ve farklı Stil ile Isı emici
• SFP Kafesi EMI Parmak Yayı veya elastomerik Conta ile olabilir
• Farklı Montaj Tip, basın Fit veya Lehim Post ve Pim uzunluğu özelleştirilebilir

2. Özellikler

• Tek veya çok portlu (panel montajlı) kafeslerle mevcuttur

• QSFP28 konektörlü ve kafeli kullanışlı kit

• Basınca daha iyi oturan tutma ve ana kart deliklerine temas için 3D ayak tasarımı

• Tek parça, paslanmaz çelik yapı

• Arka yay parmakları ile düşük emisyonlu tasarım - radyasyonun geçmesi için açıklık yok

• Geliştirilmiş alıcı-verici başlangıç ​​yayları

• Basit ve hızlı kurulum / kaldırma

• Kafes çıkarıldığında anasistem kartı delikleri hasar görmedi

• QSFP28 alıcı-vericileri ile montaj ilişkisi

• Konektörler ve kafes mevcut

• Kafeslerde pres geçmeli veya delikli lehim kabloları

• Ayrı ayrı veya kit olarak mevcuttur (SFPK Serisi)

• Tüm SFP kafes yüzeylerinde ısı transfer pencereleri

• MSA uyumlu ana bilgisayar kartı düzenlerini ve alıcı-verici tasarımlarını destekler

3. SFP + Kafes Konektörü (47006-11M321 ) Yapısı:

• Kafes Damgalı ve Şekillendirilmiş Metal Kafes, ısı dağılımı deliği ile;
• Işık Boruları olmadan, gerektiği gibi özelleştirilebilir
• Isı Emici olmadan, gerektiği gibi özelleştirilebilir
• EMI Parmak Yayı ile çerçeveye daha iyi EMI koruması sağlayın
• Basın Fit Montaj Tipi, gerektiği gibi özelleştirilebilir
• Kafes Malzeme: Bakır Alaşım
• 20 pimli Entegre Konnektör ile
• Kafes: Bakır Alaşımı 0.25 mm
• Konektör muhafazası malzemesi cam dolgulu termoplastik siyah Renk, UL940 - V
• Bağlayıcı Terminali: Fosfor Bronz
• Bitiş: Terminaller Temas Alanı Altın Kaplama
• Lehim Terminal Alanı Kaplama Kalay
• Entegre SFP Konnektörlü 2 x 1 Çok Bağlantı Noktalı SFP Kafes Konektörü
• SFP + Kafes Uzunluğu: 63,25 mm
• SFP + Kafes Genişliği: 71,5 mm
• SFP + Kafes Yüksekliği: 25,0 mm
• SFP + Pres Fit PIN Uzunluğu: 3,05 mm

4. SFP PLUS Kafesleri Uygulamaları:

• Ağ donanımları
• Yönlendirici / Switch
• Veri iletişimleri
• İleri teknoloji sunucular
• Ağ
• Fiber Kanal ve Gigabit Ethernet
• Sunucular
• Depolama
• Telekomünikasyon
• Anahtarlar
• Telekomünikasyon donanımı

Bu, bu ürün için kesin bir uygulama listesi değildir. Bazı yaygın kullanımları temsil eder.

5.

Temel Özellikler ve Avantajlar, Performans ve Esneklik:

Isı dağılımı:

Termal olarak geliştirilmiş çözümlerimiz, kafesler arasında daha iyi önden arkaya ve önden arkaya hava akışı sunarak endüstri lideri termal performans için daha iyi ısı dağılımı sağlar.

Sinyal Kalitesi:

Sinyal kalitesini artırmak için, SFP portföyü EMI'yi azaltmak ve devre performansının bozulmasını önlemek ve standartlara uygunluğu sağlamak için mandal plakasına odaklanır. Ürünler, müşteri sistemi gereksinimlerini karşılamak için hem bir EMI yayı hem de EMI elastomerik conta versiyonlarında sunulmaktadır.

6. Teknik Çizim

Aşağıdaki Çizimlerden Demensions Ayrıntılarını Bilebilirsiniz
