4 Bağlantı Noktalı Sfp Bağlantı Noktası Konektörü Yüzey Isı Transferi Pencereleri

RoHS IECQ 4 Bağlantı Noktaları Ganged Sfp Bağlantı Noktası Konektörü Yüzey Isı Transferi Pencereleri

. SFP küçük formlu faktör takılabilir artı ürün yelpazesi ağ, telekomünikasyon ve veri merkezi endüstrilerindeki uygulamalar için tasarlanmıştır. 10 Gbit / s Ethernet InfiniBand gelişmiş veri hızı gereksinimlerini destekleyen yeni nesil yüksek hızlı G / Ç cihazları. Press Fit bakır alaşımlı kafesler EMI yayı veya EMI conta çeşitleri sunar ve mevcut SFP + optik modülleri ve kablo gruplarıyla tamamen geriye dönük uyumludur.

SFP tasarımı XFP, X2, EXNPAK'tan daha Kompakt, Maliyet de daha düşük, daha yüksek iletim hızı ve daha uzun iletim mesafesi gerektiren Ağ ve Telekomünikasyon Alanlarında giderek daha popüler hale geliyor Mesafe;

en iyi Ortağı olabilir, biz Çeşitlilik Ürünleri var: SFP Kafesleri, QSFP kafesleri, SFP artı Kafesleri, QSFP artı Kafesleri, SFP28 Kafes, QSFP28 Kafesleri, vb.

1 xn veya 2 xn yapısı, farklı ısı emisyonu Deliği, farklı Montaj PIN'i, farklı Basın fit PIN Uzunluğu, hafif borularla veya olmadan, ısı Emici ile veya olmadan

1. Özellikler

• Tek veya çok portlu (panel montajlı) kafeslerle mevcuttur

• SFP konnektörü ve kafesi ile kullanışlı kit

• Basınca daha iyi oturan tutma ve ana kart deliklerine temas için 3D ayak tasarımı

• Tek parça, paslanmaz çelik yapı

• Arka yay parmakları ile düşük emisyonlu tasarım - radyasyonun geçmesi için açıklık yok

• Geliştirilmiş alıcı-verici başlangıç ​​yayları

• Basit ve hızlı kurulum / kaldırma

• Kafes çıkarıldığında anasistem kartı delikleri hasar görmedi

• SFP, SFP +, XFP veya ZENPAK alıcı vericileriyle eşleşen

• Konektörler ve kafes mevcut

• Kafeslerde pres geçmeli veya delikli lehim kabloları

• Ayrı ayrı veya kit olarak mevcuttur (SFPK Serisi)

• Tüm SFP kafes yüzeylerinde ısı transfer pencereleri

• MSA uyumlu ana bilgisayar kartı düzenlerini ve alıcı-verici tasarımlarını destekler

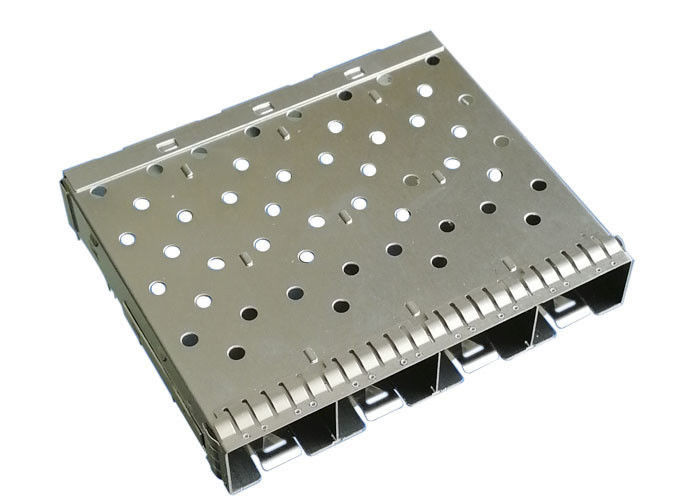

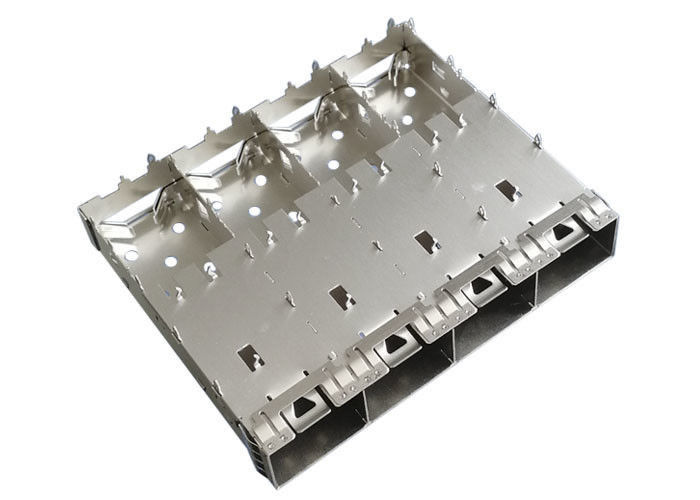

2. SFP Kafesi (47016-01N011) Yapısı:

• 1 x 4 Ganged SFP Kafesi, Entegre SFP Konektörü olmadan
• SFP PLUS Kafes Uzunluğu: 48,7 mm
• SFP PLUS Kafes Genişliği: 57,45 mm
• SFP PLUS Kafes Yüksekliği: 9,75 mm
• SFP PLUS Press Fit PIN Uzunluğu: 2,05 mm
• Damgalı ve Şekillendirilmiş Metal Kafes, ısı dağılımı deliği ile;
• Işık Boruları olmadan, gerektiği gibi özelleştirilebilir
• Isı Emici olmadan, gerektiği gibi özelleştirilebilir
• Basın Fit Montaj Tipi, gerektiği gibi özelleştirilebilir
• Kafes Malzeme: Bakır Alaşım
• KLİPS: Paslanmaz Çelik
• EMI Tab Yay ile, çerçeveye daha iyi EMI koruması sağlayın

3. Yararları:

4. SFP PLUS Kafesleri Uygulamaları:

• Veri iletişimleri
• İleri teknoloji sunucular
• Ağ
• Fiber Kanal ve Gigabit Ethernet
• Ağ donanımları
• Yönlendirici / Switch
• Sunucular
• Depolama
• Telekomünikasyon
• Anahtarlar
• Telekomünikasyon donanımı

Bu, bu ürün için kesin bir uygulama listesi değildir. Bazı yaygın kullanımları temsil eder.

5. Avantajları:

• Biz kendi Donanım Kalıp ve Plastik Kalıp
• 3 adet LS-WEDM Makinasına sahiptir
• 12 WEDM Makinesi ve 8 CNC Makinesi Var
• 20 Taşlama Makinesi ve 12 Elektrik Deşarj Makinesi
• 30 Damgalama Makinesi Vardır
• 55 Plastik Enjeksiyon Makinesi Var
• Otomatik Montaj Atölyeleri Var
• Hızlı Tepki, profesyonel Ar-Ge Mühendisleri, pozitif Hizmet Ekibi, tüm süreci sağlamak etkin ve iyi organize;
• Variety Konnektörlerde 20 yıllık deneyim
• 1500 Çalışan
• 58 Ar-Ge Mühendisleri.
• 22000 metrekare Fabrika
• 20kk bağlantı noktası / ay Kapasite
• Costom Hizmetini destekliyoruz;
• Ürünlerimiz RoHS uyumlu, ULAŞMAK ve UL sertifikası
• HUAWEI, ZTE, FOXCONN, XIAOMI, TCL ve benzeri ile uzun vadeli şirket
• 20KK Prots / Ay Kapasite
• ISO9001, ISO14001, QC080000, OHSAS18001 ve IECC uluslararası yönetim sistemi sertifikası

6. Özelleştirme Hizmeti

• EMI Kafesleri, yalıtılmış SFP Konektörü veya Yalıtılmış SFP Kafesleri ile Entegre SFP Konektörü yapma desteği
• SFP Kafesi 1 xn Birleştirilmiş Yapı veya 2 xn Yığılmış Yapı ile olabilir
• SFP Kafes farklı ısı dağılımı Deliği ile olabilir
• SFP Cage, Hafif borularla veya olmadan, Kafes üst veya alt kısmında veya içinde olabilir
• SFP Kafes Isı Emici ile veya olmadan olabilir ve farklı Stil ile Isı emici
• SFP Kafesi EMI Parmak Yayı veya elastomerik Conta ile olabilir
• Farklı Montaj Tip, basın Fit veya Lehim Post ve Pim uzunluğu özelleştirilebilir

7. neden bizi seçmelisiniz?

BİZİM, piyasada mevcut en sağlam mekanik tasarıma sahip Küçük Form Faktörü Takılabilir (SFP) alıcı-vericiler için kafesini sunmaktadır. Kafes, yüksek hacimli üretim eforunu azaltmak için pres fit uygulamaları için tasarlanmıştır. Dıştan bükülmüş çerçeve temas yayları ve tek parça yapı EMI performansını artırır.

• Düşük maliyetli
• Kompakt Form, XFP, X2, EXNPAK'tan daha küçük;
• Çeşitli Ürünler, SFP Kafesleri, QSFP kafesleri, SFP artı Kafesleri, QSFP artı Kafesleri, SFP28 Kafes, QSFP28 Kafesleri vb.
• destek özelleştirme: Isı Emici, Işık Boruları, PIN uzunluğu, Montaj tipi, 1 xn veya 2 xn, Entegre Konnektörlü veya Entegre olmayan;

Özel Çözümler

Isı dağılımı

Termal olarak geliştirilmiş çözümlerimiz, kafesler arasında daha iyi önden arkaya ve önden arkaya hava akışı sunarak endüstri lideri termal performans için daha iyi ısı dağılımı sağlar.

Sinyal Kalitesi

Sinyal kalitesini artırmak için, SFP portföyü EMI'yi azaltmak ve devre performansının bozulmasını önlemek ve standartlara uygunluğu sağlamak için mandal plakasına odaklanır. Ürünler, müşteri sistemi gereksinimlerini karşılamak için hem bir EMI yayı hem de EMI elastomerik conta versiyonlarında sunulmaktadır.

Temel Özellikler ve Avantajlar, Performans ve Esneklik

1. Tek portlu, birleştirilmiş (1xN) ve yığılmış (2xN) konfigürasyonlarda kafesler sunar; göbek-göbek montaj kafesleri de sunulmaktadır
2. EMI muhafazası için elastomerik contalar veya yaylar içerir
3. Isı emici ve hafif boru seçenekleri sunar
4. Yığılmış kafeslerde entegre yüksek hızlı konektör bulunur
5. Doğrudan bağlanan bakır kablo montajları ve LC optik konektörler ve kablo montajlarının SFP portföyünü tamamlayıcı
6. PCI kart uygulamaları için kafesler mevcuttur (bir derece montaj açısı)

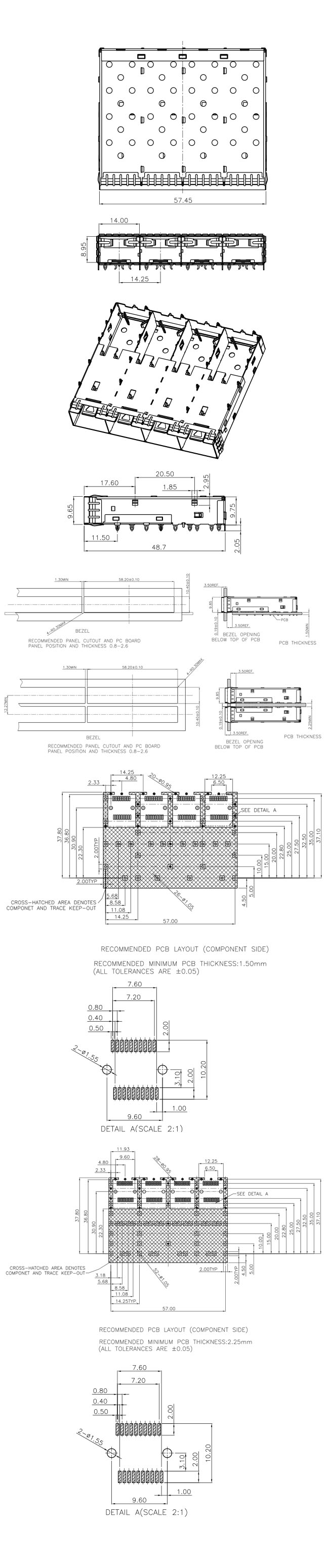

8. Teknik Çizim

Aşağıdaki Çizimlerden Demensions Ayrıntılarını Bilebilirsiniz
