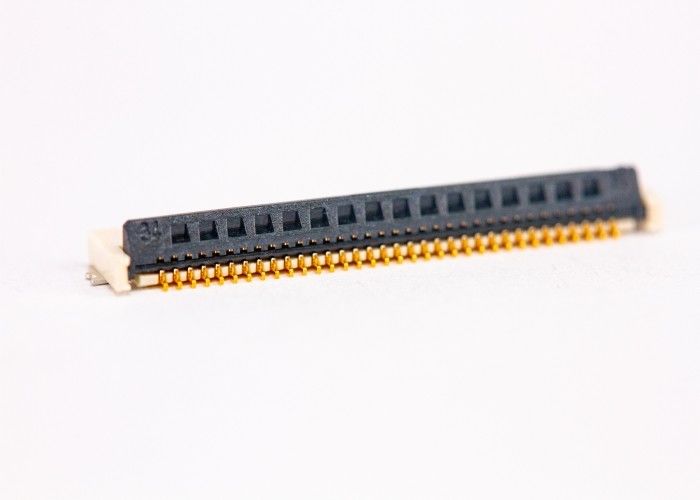

LCP Doğal Renk Fpc Zif Konnektör Siyah Kilit Kapağı Çift Taraflı Kontak

0.5 MM pitch plastik yükseklik 1.8 MM 6-70PIN ön açık ön kilit tipi çift taraflı temas FPC / FFC bağlantı r

Esnek düz kablo veya FFC , düz katı iletkenlere sahip hem düz hem de esnek olan her türlü elektrik kablosunu ifade eder. Esnek yassı kablo, bir tür esnek elektroniktir. Bununla birlikte, FFC terimi genellikle dizüstü bilgisayarlar ve cep telefonları gibi yüksek yoğunluklu elektronik uygulamalarda bulunan son derece ince yassı kabloyu ifade eder. Bazen FPC (esnek baskılı devre) terimi, herhangi bir FFC türü için bile - biraz yanlış - kullanılır, ancak bu, bileşenleri içeren ve esnek bir malzeme üzerine inşa edilmiş dağlanmış veya basılmış devreleri tanımlamak için daha doğru bir şekilde kullanılır. FFC'ler genellikle herhangi bir bileşeni olmayan düz bağlantılardır.

Ürün Açıklaması

Malzeme bileşimi:

• Ana gövde Muhafazası: LCP Doğal renk LCP Doğa Rengi (UL 94V-0)
• Kilit Kapağı: LCP Siyah LCP Siyah (UL 94V-0)
• Terminal Terminali: Fosfor Fosfor Bronz
• Konumlandırma plakası Stator: Pirinç Pirinç

Yapı Tasarım Mekanizması:

1) Seri adı Seri: PITCH 0.3mm FFC / FPC ÇİFT İLETİŞİM YAN KONNEKTÖR (H = 0.9mm) arka dönüş kilidi konnektörü
2) PIN konumu PIN Konumu: Ürün çizimine bakın Çizime bakın
3) Kontak tipi Kontak: Çift taraflı temas Çift taraflı temas
4) Terminal şekli TML Lehimleme Tipi: SMT tipi
5) FPC kalın PCB Kalınlığı için uygundur: T = 0.2 ± 0.02mm
6) Kaplama Özellikleri: Ürün çizimine bakın Çizime bakın
7) Lehim eşzamanlılığı Eşzamanlılık: 0.10mm MAX

Performans Parametresi:

1) Standart durum Standart koşullar:
A Çalışma sıcaklığı: -40 ~ + 85 ° C Yoğuşma bağlantısı yok. Buz koşullarında Buz veya çiğ olmadan
B Nem kullanın Çalışma Nem:% 20-85 BN
C depolama sıcaklığı Depolama Sıcaklığı: -10 ~ +50 ° C yoğunlaşma bağlantısı yok. Buz koşullarında Buz veya çiğ olmadan
D Nemden tasarruf edin Depolama Nemi: 20 ～% 85 Bağıl Nem
2) Anma gerilimi Değerlendirme Gerilimi: ortam sıcaklığı 20 ° C 50V (AC / DC) Ortam sıcaklığı 20 ° C 50V (AC / DC)
3) Anma akımı Nominal Akım: Ortam sıcaklığı 20 ° C 0.5A / PIN Ortam sıcaklığı 20 ° C 0.5A / PIN
