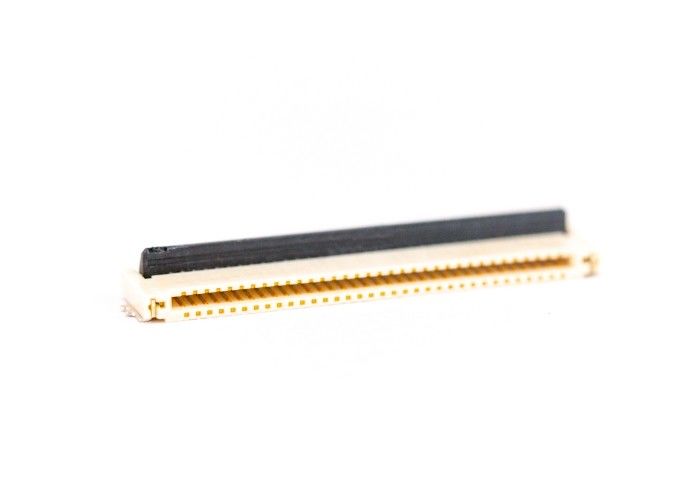

Ffc Koparma Kurulu, 24 Pin Fpc Konnektör 0.10mm

0.5 MM pitch plastik yükseklik 1.8 MM 6-70PIN ön açık ön kilit tipi çift taraflı temas FPC / FFC bağlantı r

İletkenlerin aralığı. Perde tipik olarak bir iletkenin merkezinden komşu iletkenin merkezine olan mesafeyi ifade eder. Tek bir FFC'nin aynı kablodaki farklı iletkenler arasında farklı aralıkları olabilir, ancak bu nadirdir. FFC kabloları 0.500 mm, 0.625 mm, 0.635 mm, 0.800 mm, 1.00 mm, 1.25 mm, 1.27 mm, 2.00 mm, 2.54 mm gibi birçok hatve mevcuttur, ancak en yaygın hatve 0.500 mm ve 1.00 mm'dir. Özel Pitch ve Çoklu Pitch FFC, özel istek üzerine temin edilebilir.

Ürün Açıklaması

Malzeme bileşimi:

• Ana gövde Muhafazası: LCP Doğal renk LCP Doğa Rengi (UL 94V-0)
• Kilit Kapağı: LCP Siyah LCP Siyah (UL 94V-0)
• Terminal Terminali: Fosfor Fosfor Bronz
• Konumlandırma plakası Stator: Pirinç Pirinç

Yapı Tasarım Mekanizması:

1) Seri adı Seri: PITCH 0.3mm FFC / FPC ÇİFT İLETİŞİM YAN KONNEKTÖR (H = 0.9mm) arka dönüş kilidi konnektörü
2) PIN konumu PIN Konumu: Ürün çizimine bakın Çizime bakın
3) Kontak tipi Kontak: Çift taraflı temas Çift taraflı temas
4) Terminal şekli TML Lehimleme Tipi: SMT tipi
5) FPC kalın PCB Kalınlığı için uygundur: T = 0.2 ± 0.02mm
6) Kaplama Özellikleri: Ürün çizimine bakın Çizime bakın
7) Lehim eşzamanlılığı Eşzamanlılık: 0.10mm MAX

Performans Parametresi:

1) Standart durum Standart koşullar:
A Çalışma sıcaklığı: -40 ~ + 85 ° C Yoğuşma bağlantısı yok. Buz koşullarında Buz veya çiğ olmadan
B Nem kullanın Çalışma Nem:% 20-85 BN
C depolama sıcaklığı Depolama Sıcaklığı: -10 ~ +50 ° C yoğunlaşma bağlantısı yok. Buz koşullarında Buz veya çiğ olmadan
D Nemden tasarruf edin Depolama Nemi: 20 ～% 85 Bağıl Nem
2) Anma gerilimi Değerlendirme Gerilimi: ortam sıcaklığı 20 ° C 50V (AC / DC) Ortam sıcaklığı 20 ° C 50V (AC / DC)
3) Anma akımı Nominal Akım: Ortam sıcaklığı 20 ° C 0.5A / PIN Ortam sıcaklığı 20 ° C 0.5A / PIN
