Menşe yeri:
Çin
Sertifika:
ISO9001 SGS-ROHS2.0

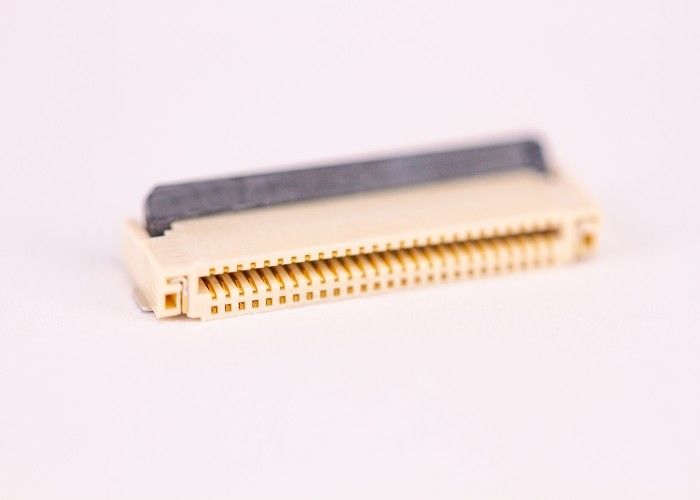

0.5 MM pitch plastik yükseklik 1.8 MM 6-70PIN ön açık ön kilit tipi çift taraflı temas FPC / FFC bağlantı r
| Kişi Sayısı | 45 |
| Kontak Malzemesi | Fosfor Bronz |
| Saha | 0.5mm |
| Montaj tipi | Yüzey Montajı |
| Cinsiyet | Kadın |
| Sonlandırma Türü | ZIF Üst İletişim |
| Vücut Yönü | Dik Açı |
| Güncel Beğeni | 500mA |
| Voltaj derecesi | 50 V ac |
| Dizi | FH12 |
| Satır sayısı | 1 |
| İletişim Kaplama | Altın |
| Ev materyalleri | PPS · Polyamid |
| Maksimum Çalışma Sıcaklığı | + 85 ° C |
| Fesih Yöntemi | Lehim |
| Minimum Çalışma Sıcaklığı | -40 ° C |
Ürün Açıklaması
| Anma gerilimi | 50V (AC / DC) |
| Anma akımı | 0.5A / PIN |
| Kablo tutma | > 0.3N / PIN |
| İletişim empedansı | 100mΩ Maks. |
| Yalıtım direnci | 50MΩ Dak |
| kablo kalınlığı | 0.2mm +/- 0.02mm |
| Kaynak yöntemi | SMT otomatik yama |
| Paketleme | SMT yama bant ambalajı için uygundur |
| Ambalaj miktarı | 3000pcs / hacim |
Malzeme bileşimi:
Yapı Tasarım Mekanizması:
1) Seri adı Seri: PITCH 0.3mm FFC / FPC ÇİFT KONTAK YAN KONNEKTÖR (H = 0.9mm) arka dönüş kilidi konnektörü
2) PIN konumu PIN Konumu: Ürün çizimine bakın Çizime bakın
3) Kontak tipi Kontak: Çift taraflı temas Çift taraflı temas
4) Terminal şekli TML Lehimleme Tipi: SMT tipi
5) FPC kalın PCB Kalınlığı için uygundur: T = 0.2 ± 0.02mm
6) Kaplama Özellikleri: Ürün çizimine bakın Çizime bakın
7) Lehim eşzamanlılığı Eşzamanlılık: 0.10mm MAX
Performans Parametresi:
1) Standart durum Standart koşullar:
A Çalışma sıcaklığı: -40 ~ + 85 ° C Yoğuşma bağlantısı yok. Buz koşullarında Buz veya çiğ olmadan
B Nem kullanın Çalışma Nem:% 20-85 BN
C depolama sıcaklığı Depolama Sıcaklığı: -10 ~ +50 ° C yoğunlaşma bağlantısı yok. Buz koşullarında Buz veya çiğ olmadan
D Nemden tasarruf edin Depolama Nemi: 20 ～% 85 Bağıl Nem
2) Anma gerilimi Değerlendirme Gerilimi: ortam sıcaklığı 20 ° C 50V (AC / DC) Ortam sıcaklığı 20 ° C 50V (AC / DC)
3) Anma akımı Nominal Akım: Ortam sıcaklığı 20 ° C 0.5A / PIN Ortam sıcaklığı 20 ° C 0.5A / PIN
